Desplazamiento de los ejes de la máquina 15.2
15
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
495
1

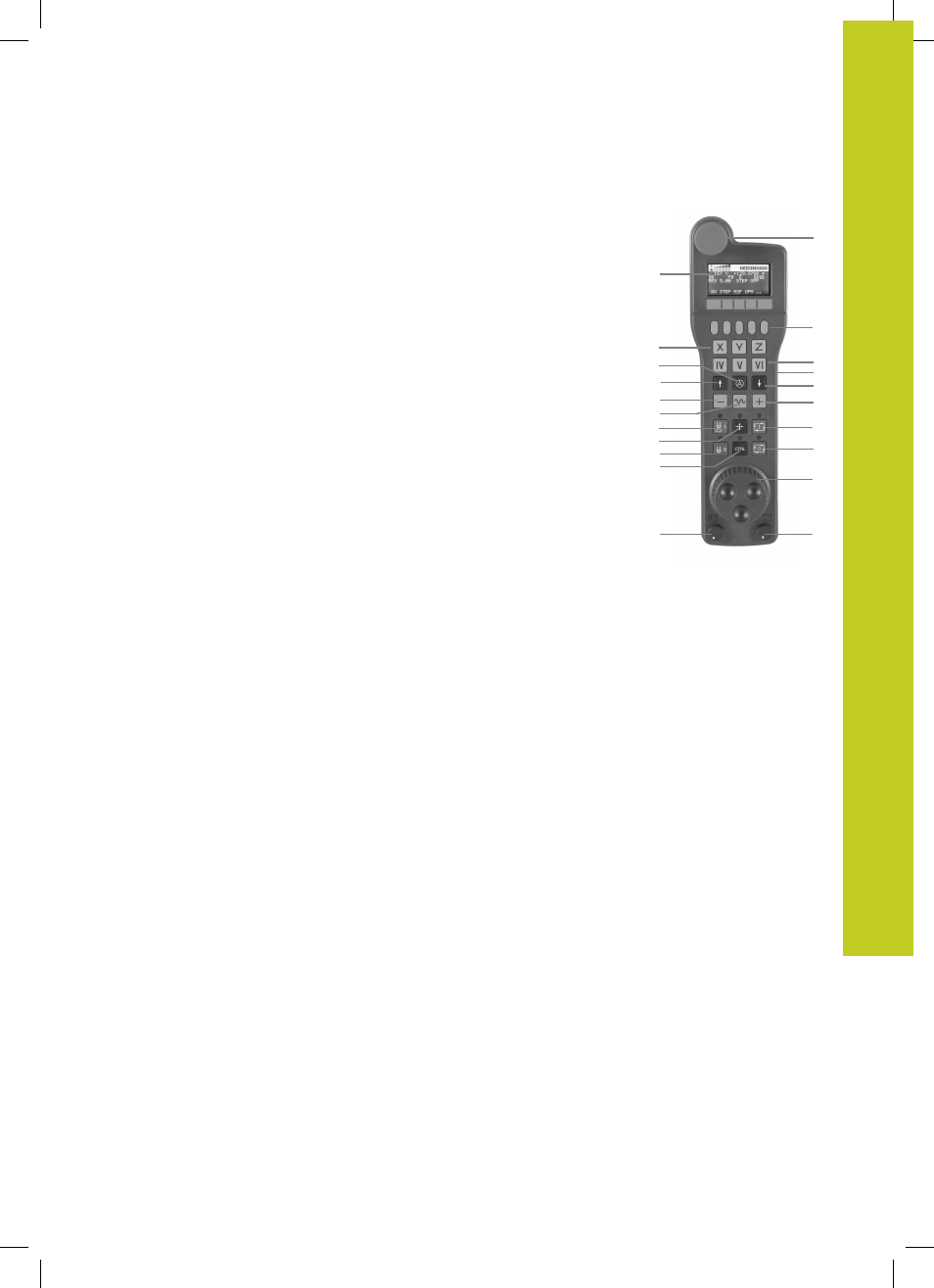

Pulsador de emergencia
2 Display del volante para la visualización del estado y la
selección de funciones, más información:""
3 Softkeys
4
Teclas de selección de eje, pueden ser intercambiadas por el
fabricante de la máquina según la configuración de ejes
5 Tecla de confirmación
6
Teclas cursoras para la definición de la sensibilidad del volante
7 Tecla de activación del volante
8
Tecla de dirección, en la cual el TNC desplaza el eje
seleccionado
9
Superposición de marcha rápida para tecla de dirección
10 Conectar el cabezal (función según la máquina, tecla
intercambiable por el fabricante de la máquina)
11 Tecla "Generar frase NC" (función según la máquina, tecla
intercambiable por el fabricante de la máquina)
12
Desconectar el cabezal (función según la máquina, tecla
intercambiable por el fabricante de la máquina)
13
Tecla CTRL para funciones especiales (función según la
máquina, tecla intercambiable por el fabricante de la máquina)
14
Inicio NC (función según la máquina, tecla intercambiable por el
fabricante de la máquina)
15
Parada NC (función según la máquina, tecla intercambiable por
el fabricante de la máquina)
16 Volante
17
Potenciómetro de la velocidad del cabezal
18 Potenciómetro del avance
19
Conexión de cable, no para el volante por radio HR 550 FS
