Familias de funciones – Parámetros Q en vez de valores numéricos 9.2
9
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
285
9.2 Familias de funciones – Parámetros Q
en vez de valores numéricos
Aplicación
Con la función paramétrica Q FN 0: ASIGNACION a los parámetros
Q se les puede asignar valores numéricos. Entonces en el
programa de mecanizado se fija un parámetro Q en vez de un valor
numérico.
Ejemplo de frases NC
15 FN O: Q10=25 Asignación
... Q10 tiene el valor 25
25 L X +Q10 corresponde a L X +25
Con las familias de funciones se programan p. ej. como parámetros
Q las dimensiones de una pieza.
Para la programación de los distintos tipos de funciones, se
le asigna a cada uno de estos parámetros un valor numérico
correspondiente.

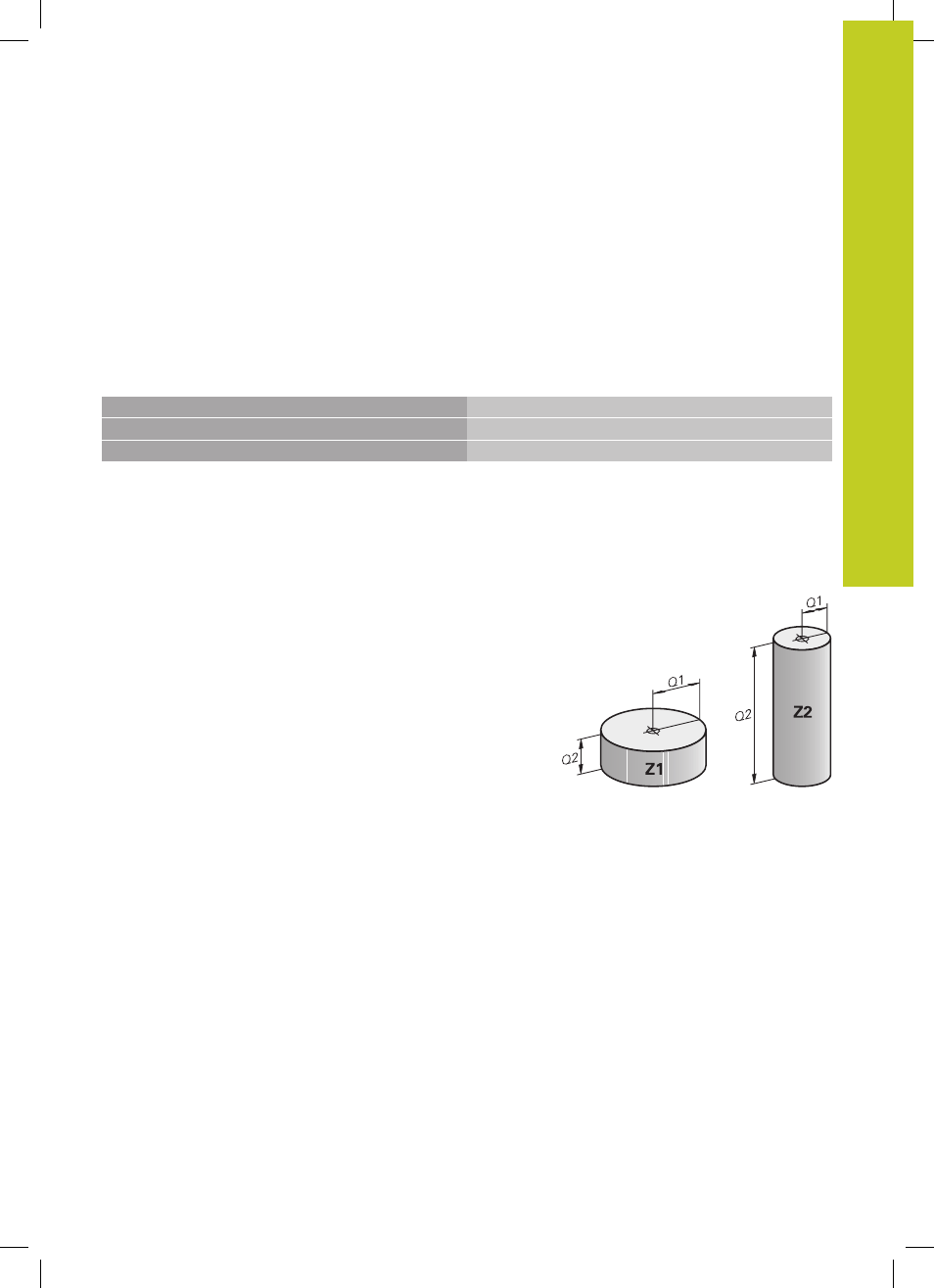

Ejemplo: Cilindro con parámetros Q
Radio del cilindro: R = Q1
Altura del cilindro: H = Q2
Cilindro Z1: Q1 = +30
Q2 = +10
Cilindro Z2: Q1 = +10
Q2 = +50
