Movimientos de trayectoria– Programación libre del contorno FK 6.6
6
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
231
Abrir diálogo FK
Pulsando la tecla gris FK, el TNC muestra varias softkeys con
las cuales se abre el diálogo FK: véase la siguiente tabla. Para
desactivar de nuevo las softkeys, volver a pulsar la tecla FK.
Si se abre el diálogo FK con una de dichas softkeys el TNC
muestra otras carátulas de softkeys con las cuales se introducen
coordenadas conocidas, o se aceptan indicaciones de dirección y
del recorrido del contorno.

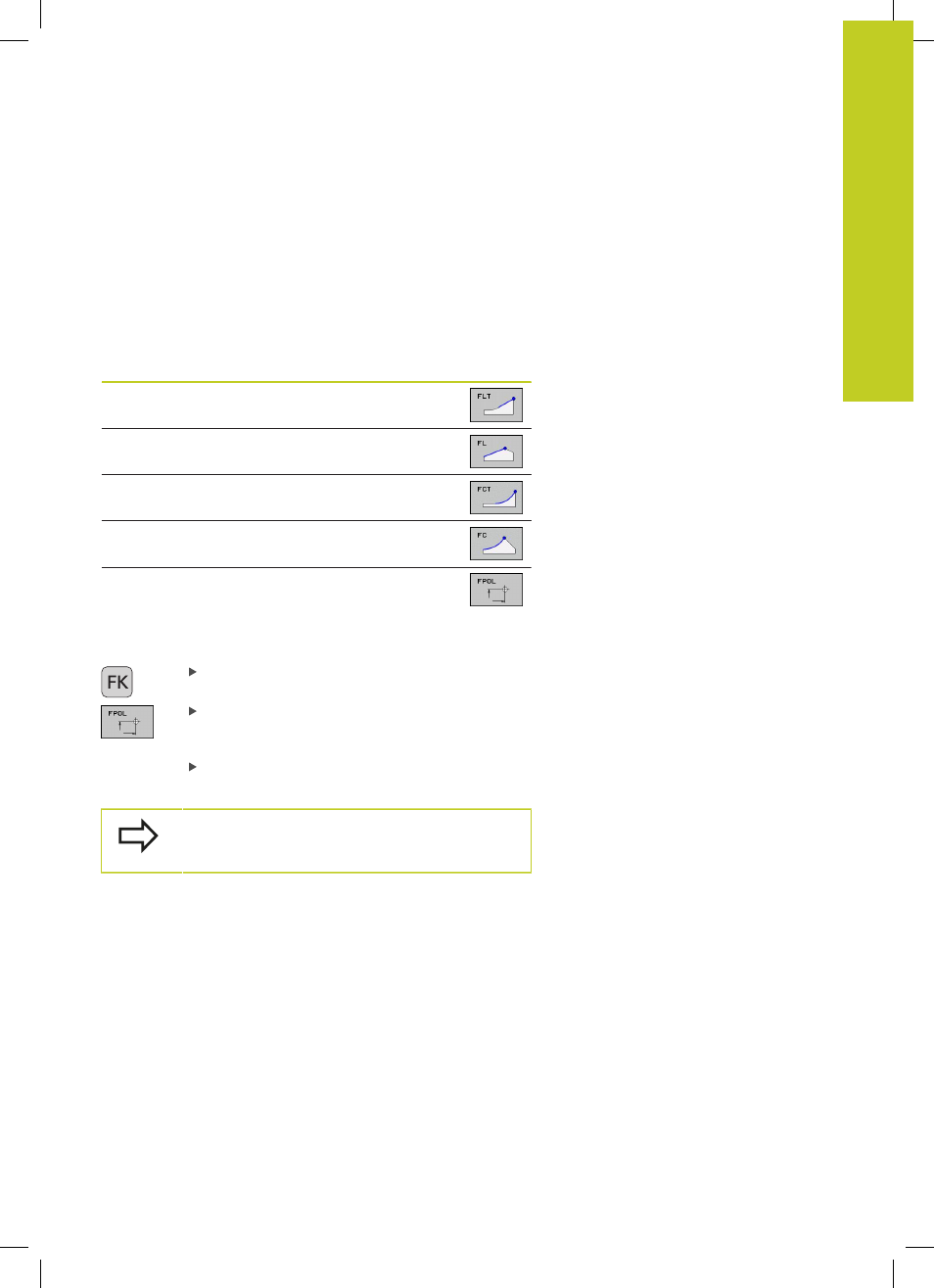

Elemento FK Softkey
Recta con conexión tangencial
Recta sin conexión tangencial
Arco de círculo tangente
Arco de círculo no tangente
Polo para la programación FK
Polo para la programación FK
Visualizar las softkeys para la programación libre
de contornos: Pulsar la tecla FK
Abrir el diálogo para la definición del polo: pulsar la
softkey FPOL. El TNC muestra las softkeys de eje
del plano de mecanizado activo
Introducir las coordenadas del polo mediante estas
softkeys
El polo para la programación FK permanece activo
hasta definirse uno nuevo mediante FPOL.
