Procesar datos DXF (Opción de software) 7.1
7
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
247

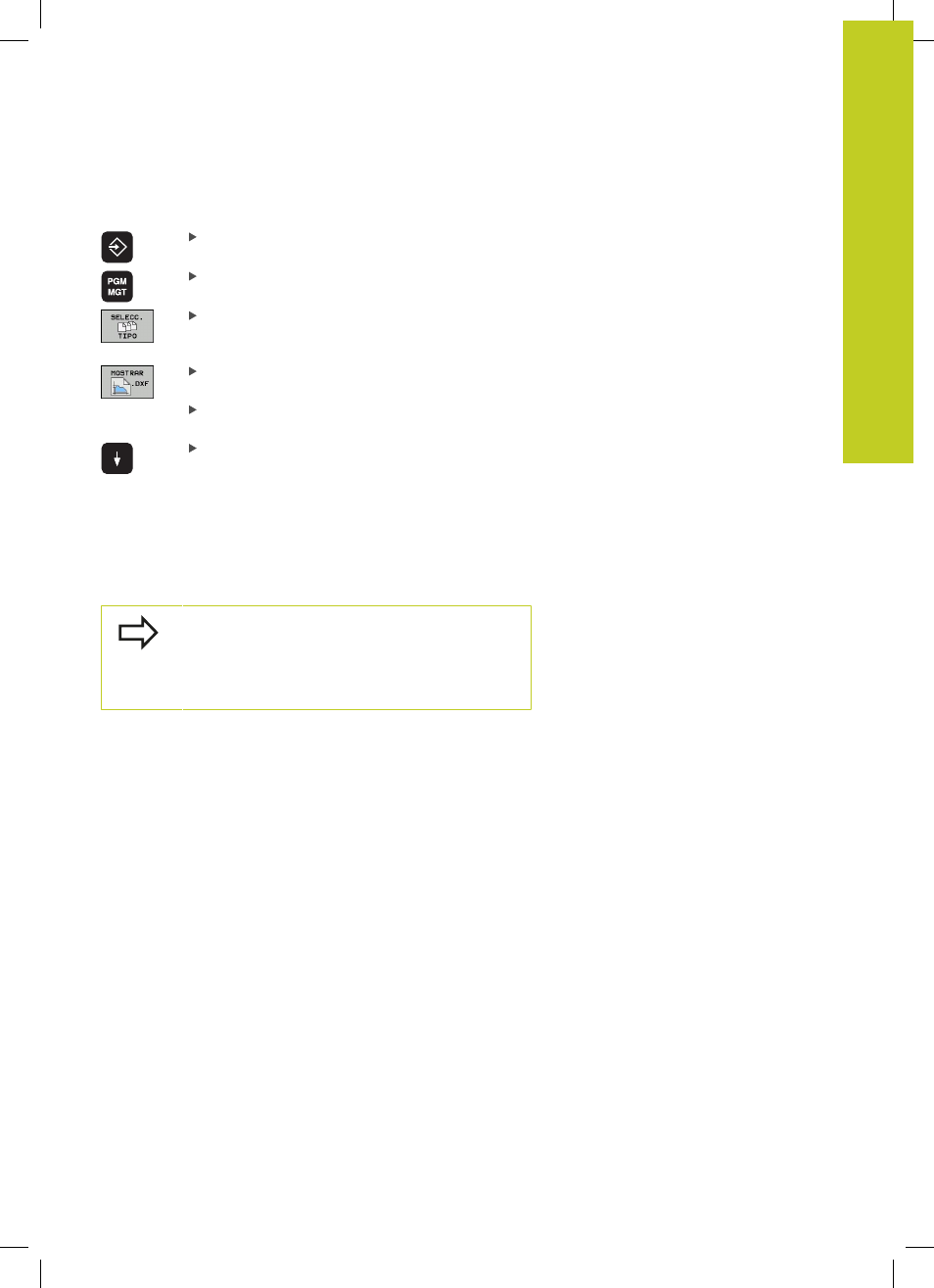

Abrir fichero DXF
Seleccionar el modo Memorizar/Editar
Seleccionar la gestión de ficheros
Seleccionar el menú de softkeys para elegir entre
los tipos de ficheros a visualizar: pulsar la softkey
SELECCIONAR TIPO
Visualizar todos los ficheros DXF: pulsar la softkey
VISUALIZAR DXF
Seleccionar el directorio, en el que esté
memorizado el fichero DXF
Seleccionar el fichero DXF deseado, aceptar
con la tecla ENT: el TNC inicia el conversor DXF
y visualiza el contenido del fichero DXF en la
pantalla. El TNC muestra en la ventana izquierda
el denominado layer (planos) y, en la ventana
derecha, el dibujo
Trabajar con el convertidor DXF
A fin de poder utilizar el convertidor DXF, es preciso
emplear forzosamente un ratón. La selección de
todos los modos de funcionamiento y funciones,
así como la selección de contornos y posiciones de
mecanizado, se efectúa exclusivamente con el ratón.
El convertidor DXF se ejecuta commo aplicación separada en el
3er escritorio del TNC. Así, con las teclas de conmutación de la
pantalla se puede conmutar entre los modos de funcionamiento
de la máquina, los modos de funcionamiento de programación y el
convertidor DXF. Se pone de manifiesto que ello es especialmente
útil cuando en un programa Klartext se pretende introducir
contornos o posiciones de mecanizado copiándolos antes en un
archivo intermedio.
