Funciones básicas (opción de software 50) 14.2
14
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
481

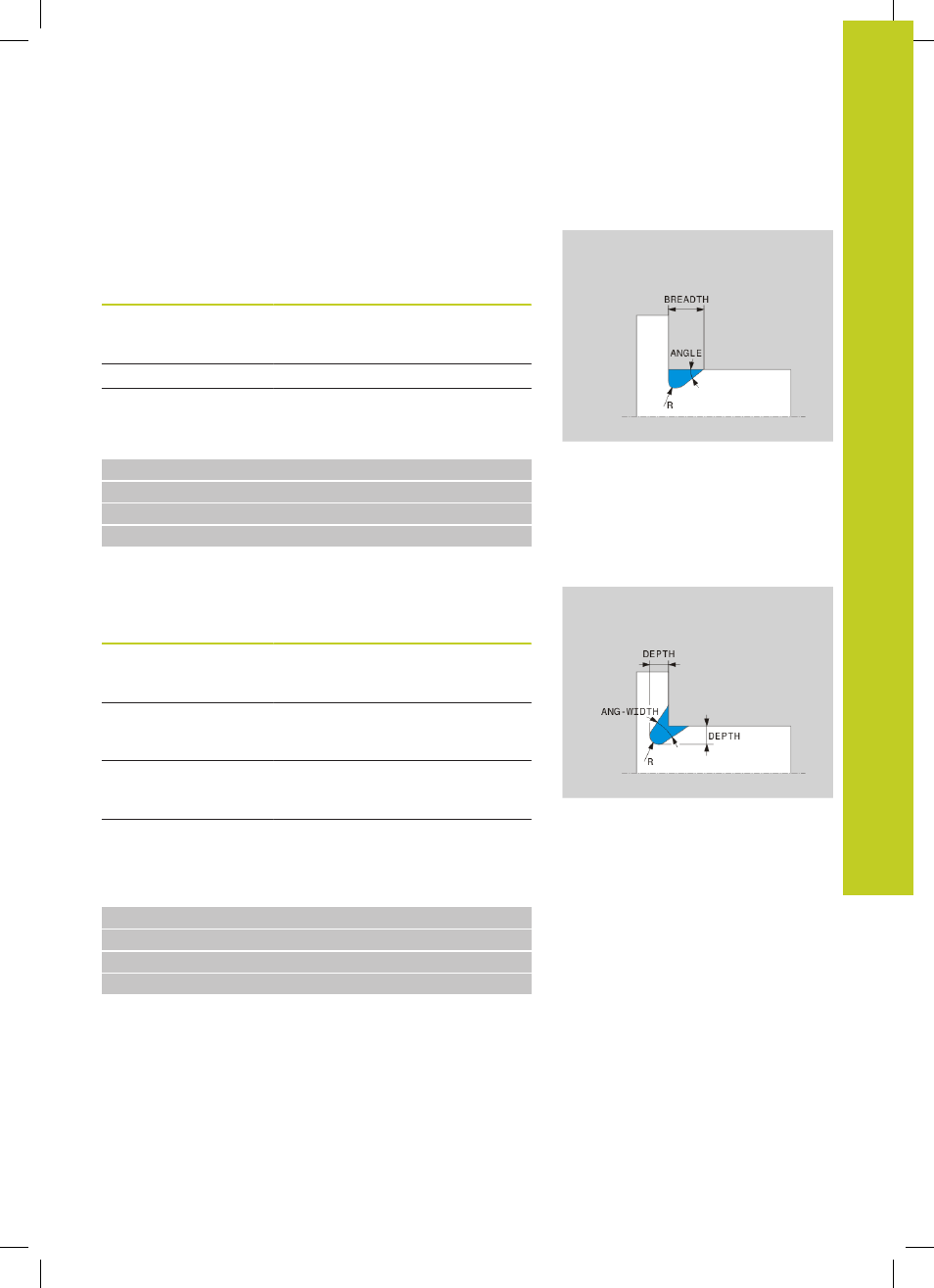

Entalladura DIN 509 UDC TYPE _H
Elemento de introducción para entalladura DIN 509 UDC
TYPE_H
Elemento de
introducción Empleo Introducción
R Radio de esquina
de ambas esquinas
interiores
Obligatorio
BREADTH Anchura de entalladura Obligatorio
ANGULO Ángulo de entalladura Obligatorio
Entalladura forma H: Profundidad = 2, Anchura = 15 Ángulo =
10º
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_H R1 BREADTH10 ANGLE10
24 L X+60
Entalladura UDC TYPE_K
Elemento de introducción para entalladura
UDC TYPE_K
Elemento de
introducción Empleo Introducción
R Radio de esquina
de ambas esquinas
interiores
Obligatorio
DEPTH Profundidad de
entalladura (paralelo al
eje)
Obligatorio
ROT Ángulo respecto al
eje longitudinal (por
defecto: 45°)
Opcional
ANG_WIDTH Ángulo de abertura de
la entalladura
Obligatorio
Entalladura forma K: Profundidad = 2, Anchura = 15 Ángulo de
abertura = 30º
21 L X+40 Z+0
22 L Z-30
23 UDC TYPE_K R1 DEPTH3 ANG_WIDTH30
24 L X+60
