Gráficos 17.1
17
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
565

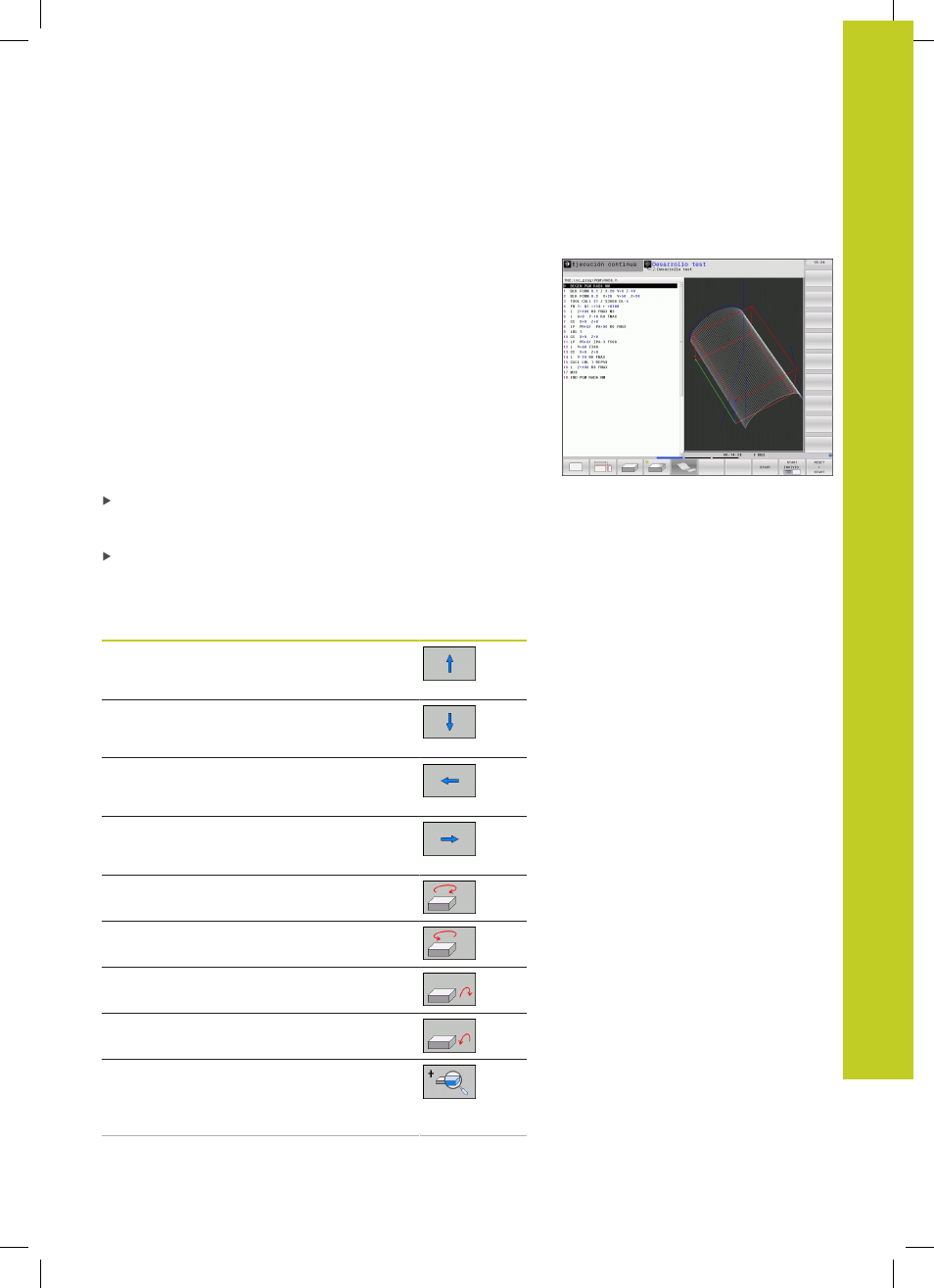

Gráfico de líneas 3D
Aplicación
Con el gráfico de líneas 3D puede representar los recorridos
programados por el TNC en tres dimensiones. Para poder
reconocer rápidamente los detalles, dispone de una potente
función de zoom.
Antes del mecanizado ya puede comprobar las irregularidades,
especialmente, en los programas generados de forma externa con
el gráfico de líneas 3D, a fin de evitar marcas de mecanizado no
deseadas en la pieza. Dichas marcas de mecanizado aparecen,
p.ej., al emitir erróneamente puntos del postprocesor.
El TNC muestra los movimientos de desplazamiento con
FMAX en
color azul dentro del gráfico de líneas 3D.
El gráfico de líneas 3D se puede utilizar en el modo de pantalla
dividida o en el modo de pantalla completa
Mostrar el programa a la izquierda y las líneas 3D a la derecha:
pulsar la tecla SPLIT SCREEN y la softkey PROGRAMA +
GRÁFICO
Mostrar gráfico de líneas 3D en pantalla completa: pulsar la
tecla SPLIT SCREEN y la softkey GRÁFICO
Funciones del gráfico de líneas 3D
Función Softkey
Visualizar el marco del zoom y desplazarlo
hacia arriba. Para desplazar mantener pulsada
la softkey
Visualizar el marco del zoom y desplazarlo
hacia abajo. Para desplazar mantener pulsada
la softkey
Visualizar el marco del zoom y desplazarlo
hacia la izquierda. Para desplazar mantener
pulsada la softkey
Visualizar el marco del zoom y desplazarlo
hacia la derecha. Para desplazar mantener
pulsada la softkey
Girar la pieza en el sentido de las agujas del
reloj
Girar la pieza en el sentido contrario a las
agujas del reloj
Inclinar la pieza hacia atrás
Inclinar la pieza hacia delante
Aumentar la representación paso a paso. Si se
aumenta la representación, el TNC muestra a
pie de página de la ventana de gráfico la letra
Z
