Programación: Parámetros Q
9.4 Funciones angulares (Trigonometría)
9
288
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
9.4 Funciones angulares (Trigonometría)

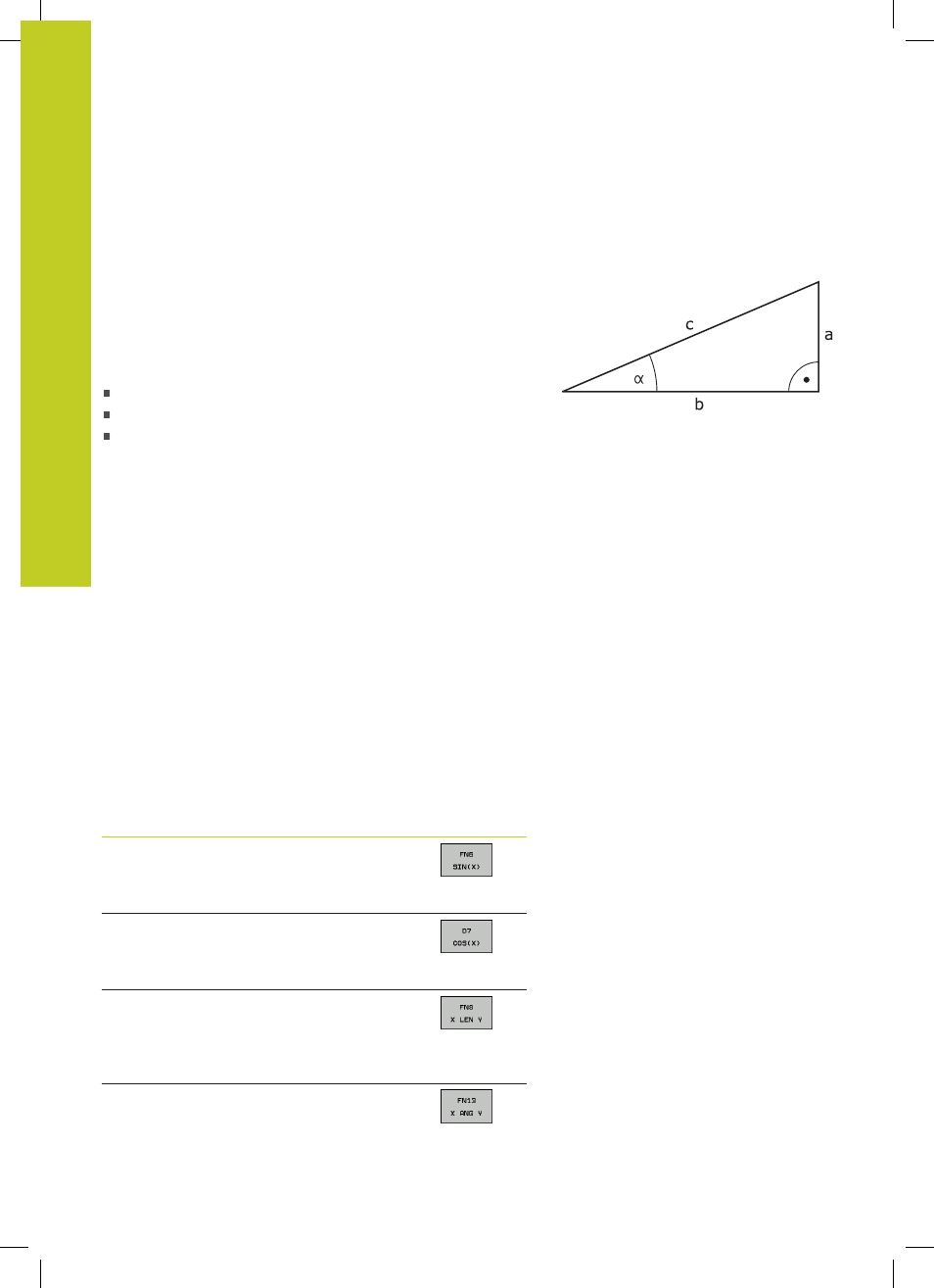

Definiciones
Seno: sen α = a / c
Coseno: cos α = b / c
Tangente: Tan α = a / b = sen α / cos α
Siendo
c la hipotenusa o lado opuesto al ángulo recto
a la cara opuesta al ángulo
α
b el tercer lado
El TNC calcula el ángulo mediante la tangente:
α = arctan (a / b) = arctan (sen α / cos α)
Ejemplo:
a = 25 mm
b = 50 mm
α arctan (a / b) = arctan 0,5 = 26,57°
Además se tiene:
a² + b² = c² (mit a² = a x a)
c =
√ (a 2 + b 2 )
Programación de funciones trigonométricas
Las funciones angulares aparecen cuando se pulsa la softkey
FUNCIONES ANGULARES. El TNC muestra las softkeys que
aparecen en la tabla de la parte inferior.
Programación: comparar "Ejemplo: Programación de los tipos de
cálculo básicos"
Función Softkey
FN 6: SENO
p. ej.
FN 6: Q20 = SIN-Q5
Determinar el seno de un ángulo en grados (°) y
asignar
FN 7: COSENO
p. ej.
FN 7: Q21 = COS-Q5
Determinar el coseno de un ángulo en grados (°)
y asignar
FN 8: RAIZ CUADRADA DE LA SUMA DE
CUADRADOS
p. ej.
FN 8: Q10 = +5 LEN +4
Formar y asignar la longitud a partir de dos
valores
FN 13: ÁNGULO
p. ej.
FN 13: Q20 = +25 ANG-Q1
Determinar y asignar el ángulo con arctan a partir
de dos lados o seno y coseno del ángulo (0 <
ángulo < 360°)
