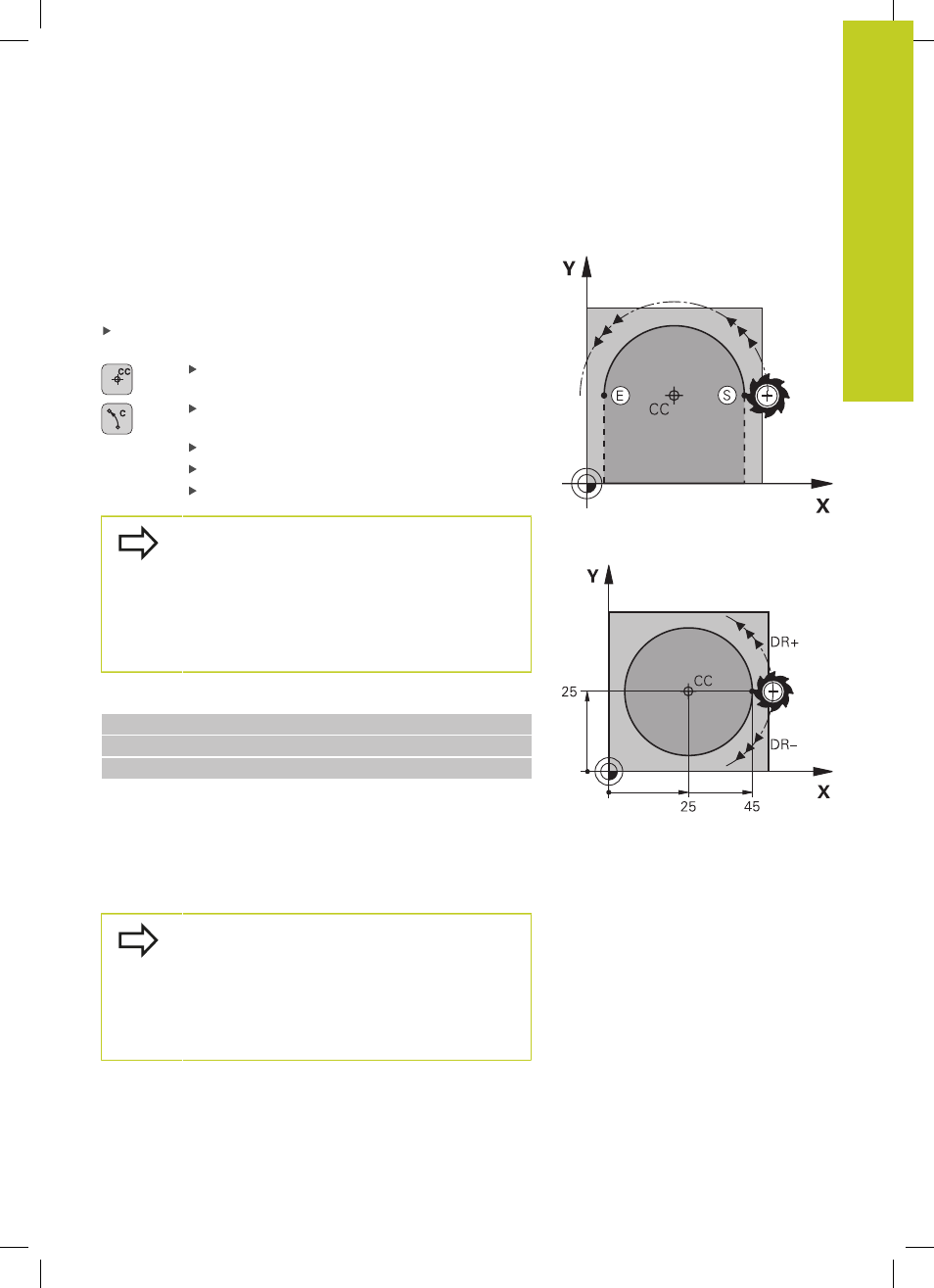

Trayectoria circular C alrededor del centro del círculo
CC
Antes de programar la trayectoria circular, hay que determinar el
punto central del círculo
CC. La última posición programada de la
herramienta antes de la trayectoria circular es el punto de partida
de dicha trayectoria.
Desplazar la herramienta sobre el punto de partida de la
trayectoria circular
Introducir las coordenadas del centro del círculo
Coordenadas del punto final del arco de círculo, en
caso necesario:
Sentido de giro DR
Avance F
Función auxiliar M
Normalmente el TNC recorre movimientos circulares
en el plano de mecanizado activo. Si se programan
círculos que no están activos en el plano de
mecanizado activo, p. ej.
C Z... X... DR+ en el eje
de la herramienta Z y, simultáneamente, se rota el
movimiento, entonces el TNC recorre un círculo
espacial, es decir, un círculo en 3 ejes (Opción de
software 1).
Ejemplo de frases NC
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
Círculo completo
Para el punto final se programan las mismas coordenadas que para
el punto de partida.
El punto de partida y el punto final deben estar en la
misma trayectoria circular.
Tolerancia de introducción: hasta 0,016 mm (se
puede seleccionar mediante el parámetro de
máquina
circleDeviation).
Círculo más pequeño que puede realizar el TNC:
0,0016 µm.
