Funcionamiento manual y ajuste
15.2 Desplazamiento de los ejes de la máquina
15
496
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013

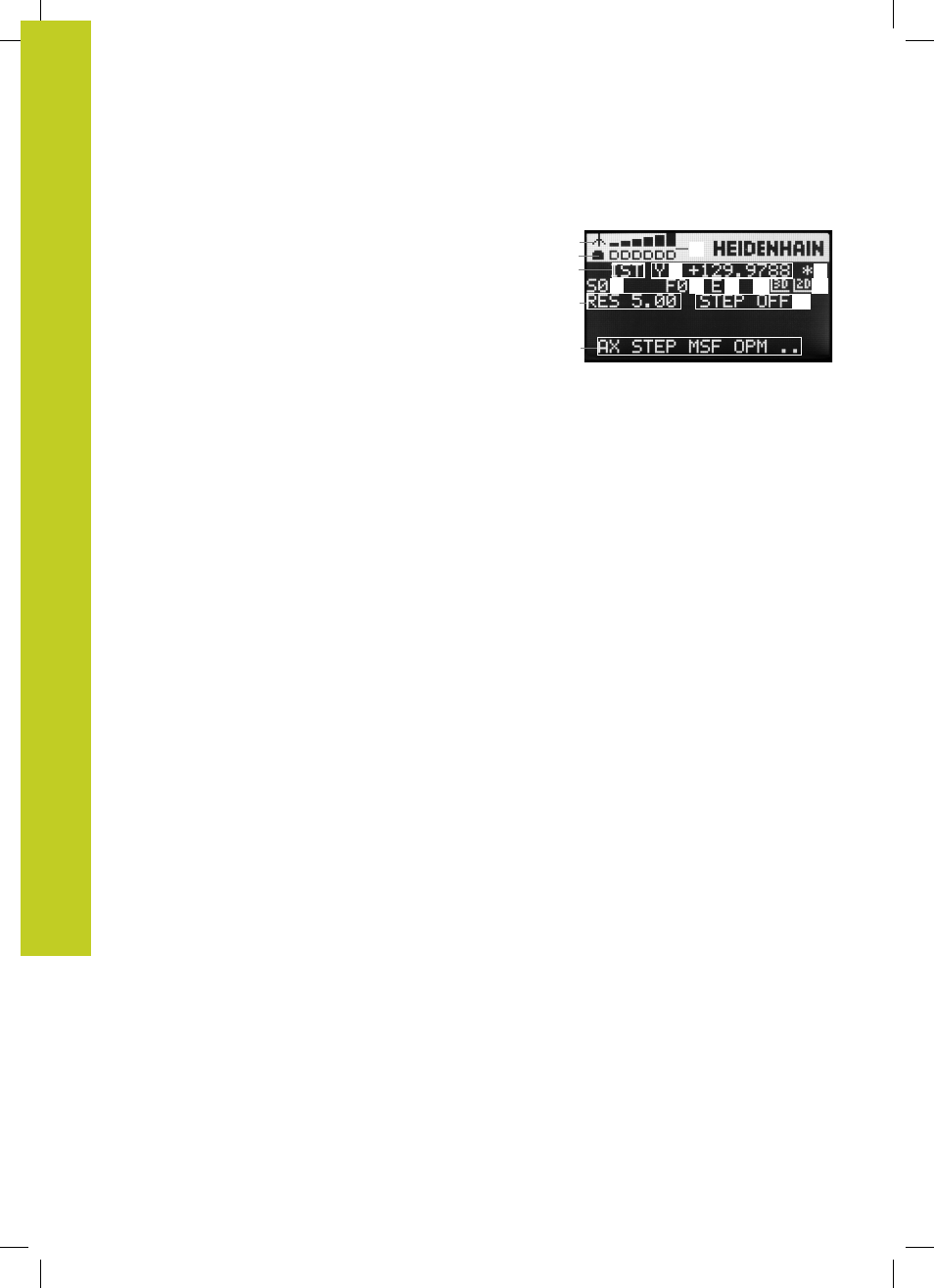

Display del volante
1
Solo para el volante portátil por radio HR 550 FS
: Indicación
si el volante se encuentra en la Docking-Station o se encuentra
en uso por radio
2
Solo para el volante portátil por radio HR 550 FS
: Indicación
de la intensidad de campo, 6 barras = potencia de campo máx.
3
Solo para el volante portátil por radio HR 550 FS
: Estado de
carga de la batería, 6 barras = estado de carga máx. Durante la
carga, una barra se mueve de izquierda a derecha
4
IST: tipo de la indicación de posición
5
Y+129.9788: posición del eje seleccionado
6
*: STIB (control activo); ejecución del programa iniciado o eje en
movimiento
7
S0: velocidad actual del cabezal
8
F0: avance actual con el que se desplazará el eje seleccionado
9
E: existe un aviso de error
10
3D: la función Inclinación del plano de mecanizado está activada
11
2D: la función Giro básico está activada
12
RES 5.0: resolución del volante activada. Recorrido en mm/
revolución (º/Giro de los ejes de giro) que recorre el eje
seleccionado en un giro de volante
13
STEP ON ó OFF: posicionamiento paso a paso activo o inactivo.
En una función activada, el TNC muestra adicionalmente el
paso de desplazamiento activo
14
Carátula de softkeys: selección de diversas funciones,
descripción en las siguientes secciones
14
4
12
5
8
7
7
10
3
2
1
11
13
7
9
7
6
