Funciones básicas (opción de software 50) 14.2
14
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
467

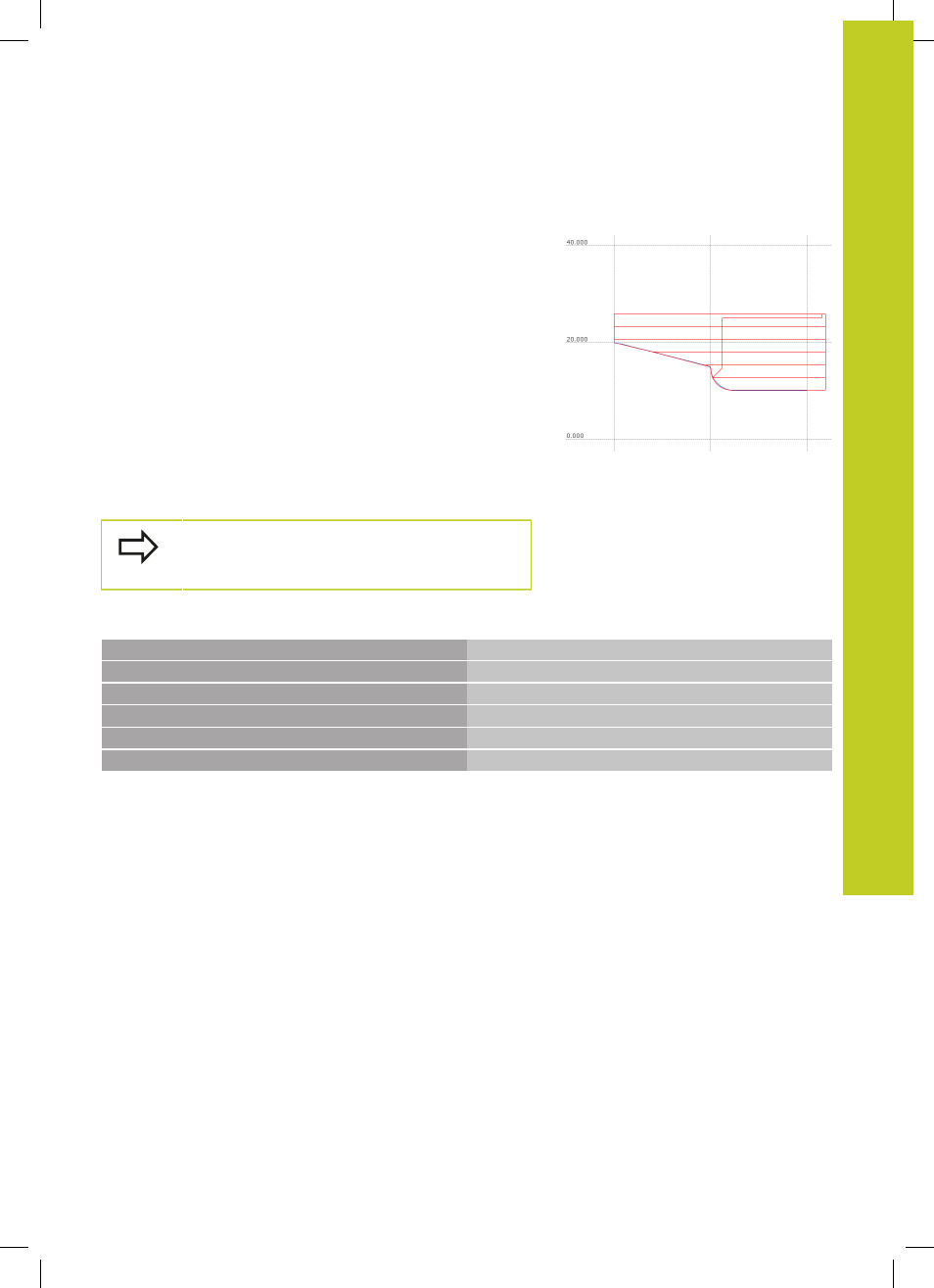

Presentación gráfica del mecanizado por torneado
Los mecanizados por torneado se pueden simular gráficamente
con el gráfico de líneas en el modo Programación. Condición
para ello es una definición de pieza en bruto adecuada para el
mecanizado por torneado.
Durante el torneado, la disposición de los ejes es que las
coordenadas X describen el diámetro de la pieza y las coordenadas
Z las posiciones longitudinales. Para presentar los movimientos
de desplazamiento en el modo de torneado se debe utilizar una
definición de pieza en bruto con el eje de husillo
Y.
Incluso si el torneado se realiza en un plano de dos dimensiones
(coordenadas X e Y), hay que programar los valores Y en la
definición de la pieza en bruto. El TNC requiere la ampliación con
Y para el cálculo del bloque de la pieza en bruto. Es suficiente
introducir valores pequeños, p. ej. -1 y +1, puesto que durante
el torneado no se considera la coordenada Y como eje de
mecanizado.
En el modo Test de programa sólo se dispone del
gráfico de líneas 3D para simular los mecanizados del
modo Torneado.
Sintaxis NC
0 BEGIN PGM ABSATZ MM
1 BLK FORM 0.1Y X+0 Y-1 Z-50
Definición de la pieza en bruto
2 BLK FORM 0.2 X+87 Y+1 Z+2
3 TOOL CALL 12
Llamada a una herramienta
4 M140 MB MAX Retirar la herramienta
5 FUNCTION MODE TURN Activar el modo de torneado
