Funcionamiento manual y ajuste
15.9 Fijar punto de referencia con palpador 3D
15
534
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
15.9 Fijar punto de referencia con palpador
3D
Resumen
Las funciones para la fijación del punto de referencia en la pieza
orientada, se seleccionan con las siguientes softkeys:
Softkey Función Página
Fijar el punto de referencia en
cualquier eje con
534
Fijación de la esquina como punto de
referencia
535
Fijar punto central círculo como
punto de referencia
536
Eje central como punto de referencia 536

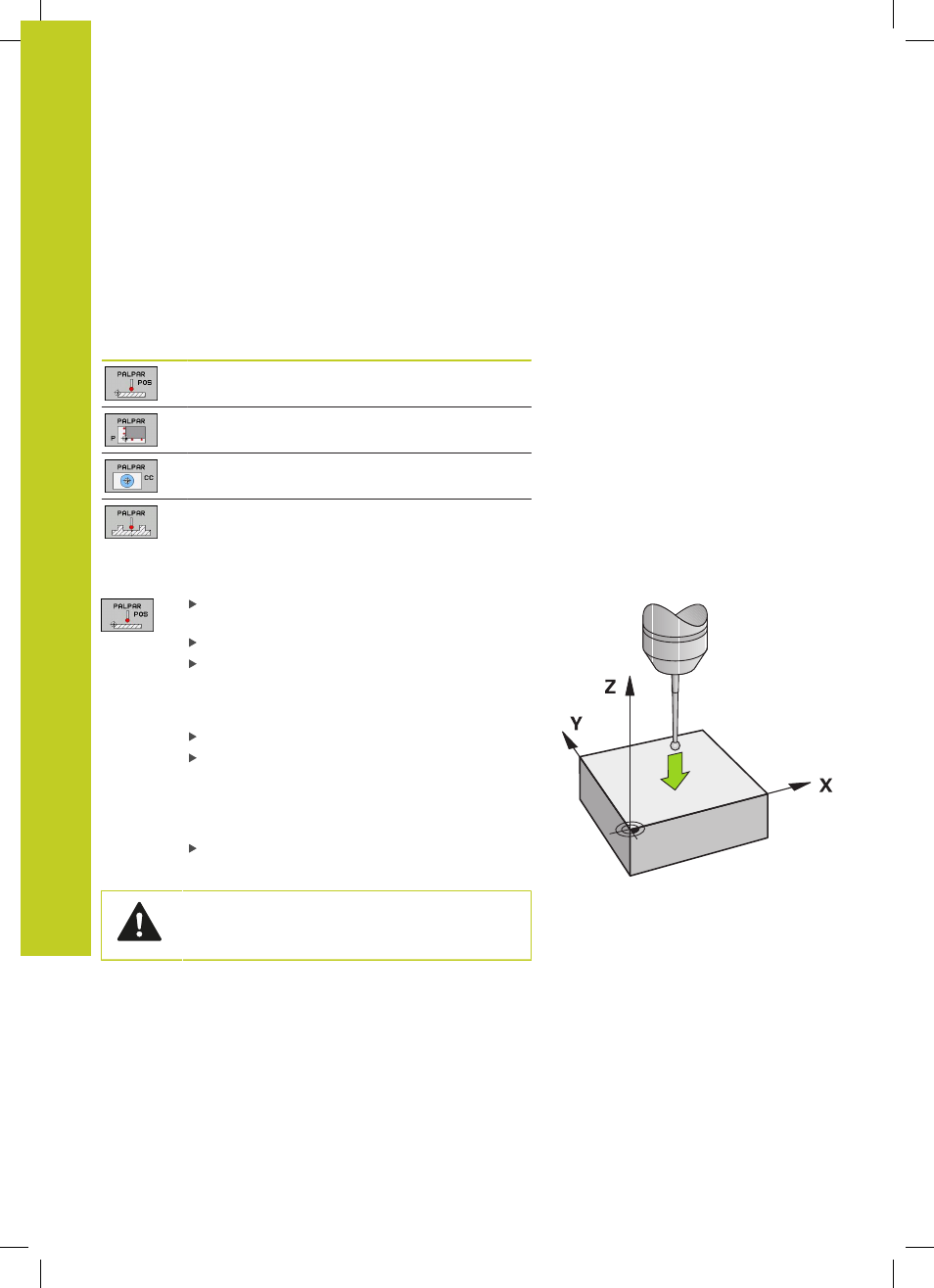

Fijar punto de referencia en un eje cualquiera
Seleccionar la función de palpación: Pulsar la
Softkey PALPAR POS
Posicionar el palpador cerca del punto de palpación
Seleccionar simultáneamente la dirección de
palpación y el eje para los cuales se ha fijado el
punto de referencia, p.ej. palpar Z en dirección Z-:
seleccionar mediante softkey
Palpar: Pulsar la tecla START externa
Punto de referencia: Introducir coordenada
teórica, aceptar con la softkey FIJAR PTO. REF.,
ver "Escribir en una tabla de puntos cero los
valores de medición de los ciclos de palpación",
Página 524
Finalizar la función de palpación: pulsar la softkey
END
HEIDENHAIN solo garantiza la función de los ciclos
de palpación si se utilizan sistemas de palpación de
HEIDENHAIN.
