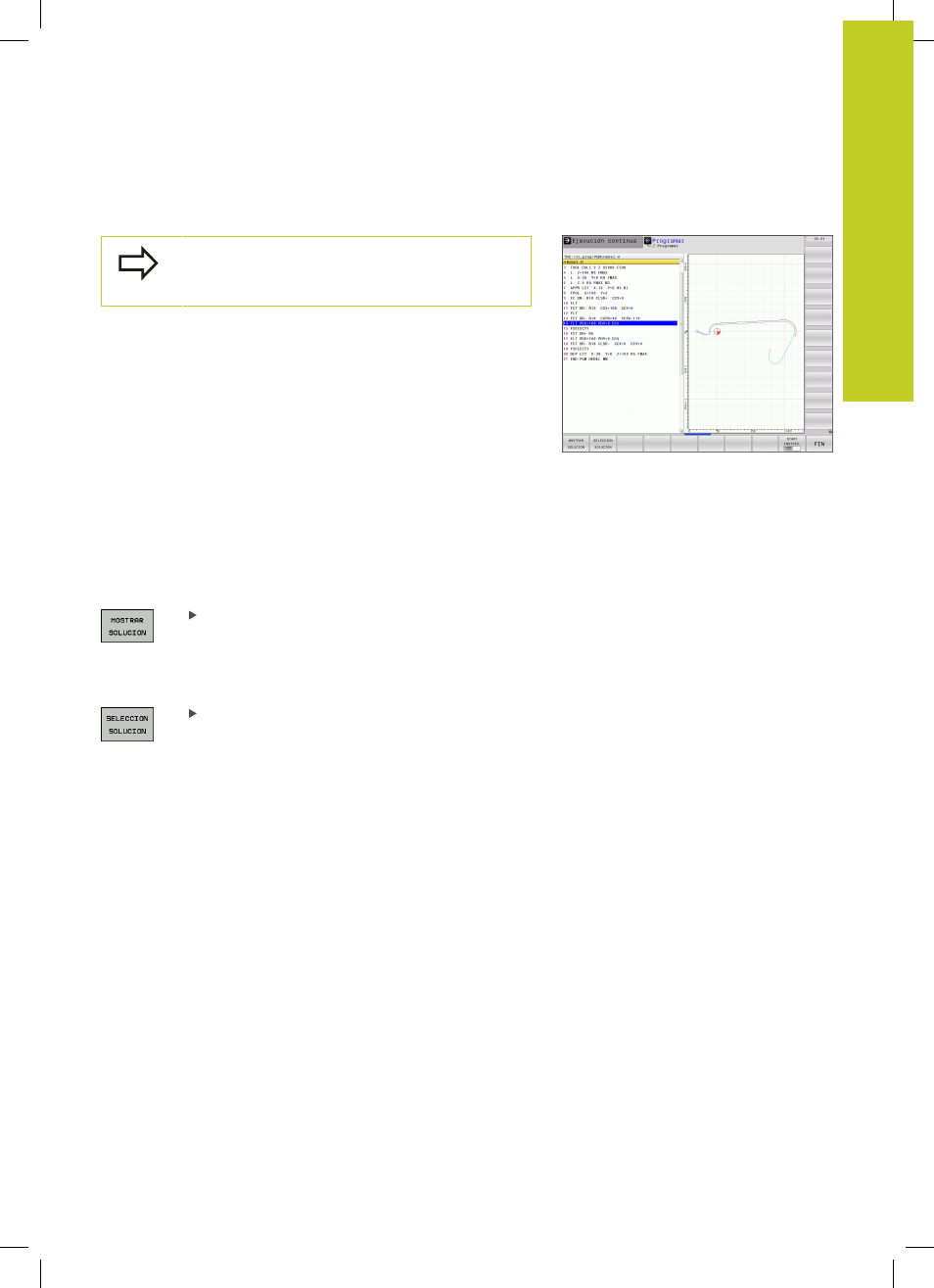

Gráfico de la programación FK
Para poder utilizar el gráfico en la programación FK,
se selecciona la subdivisión de pantalla PROGRAMA
+ GRAFICO, ver "Programación"
Si faltan las indicaciones de las coordenadas, es difícil determinar el
contorno de una pieza. En estos casos el TNC muestra diferentes
soluciones en el gráfico FK y Ud. selecciona la correcta. El gráfico
FK representa el contorno de la pieza en diferentes colores:
azul
:
La trayectoria del contorno está claramente
determinada.
verde
:
Los datos introducidos permiten varias soluciones;
Ud. selecciona la correcta.
rojo
:
Los datos introducidos no son suficientes para
determinar la trayectoria del contorno; hay que
introducir más datos.
Si los datos indican varias soluciones y la trayectoria del contorno
se visualiza en color verde, se selecciona el contorno correcto de la
siguiente forma:
Pulsar la softkey MOSTRAR SOLUCIÓN hasta
que se visualice correctamente el elemento del
contorno. Utilizar la función Zoom (2ª carátula de
softkeys), si no son diferenciables las posibles
soluciones en la visualización estándar
La trayectoria del contorno visualizada
corresponde al dibujo: Determinar con la softkey
SELECCIONAR SOLUCIÓN
