Programación: Mecanizado multieje
12.6 Corrección de la herramienta tridimensional(Opción de software 2)
12
452
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013
Definición de un vector normalizado
Un vector normal es una medida matemática que tienen el valor
1 y una dirección cualquiera. En las frases LN el TNC precisa de
hasta dos vectores normales, uno para la dirección de la normal
a la superficie y otro (opcional), para determinar la dirección de
la orientación de la herramienta. La dirección de la normal a la
superficie se determina mediante los componentes NX, NY y NZ.

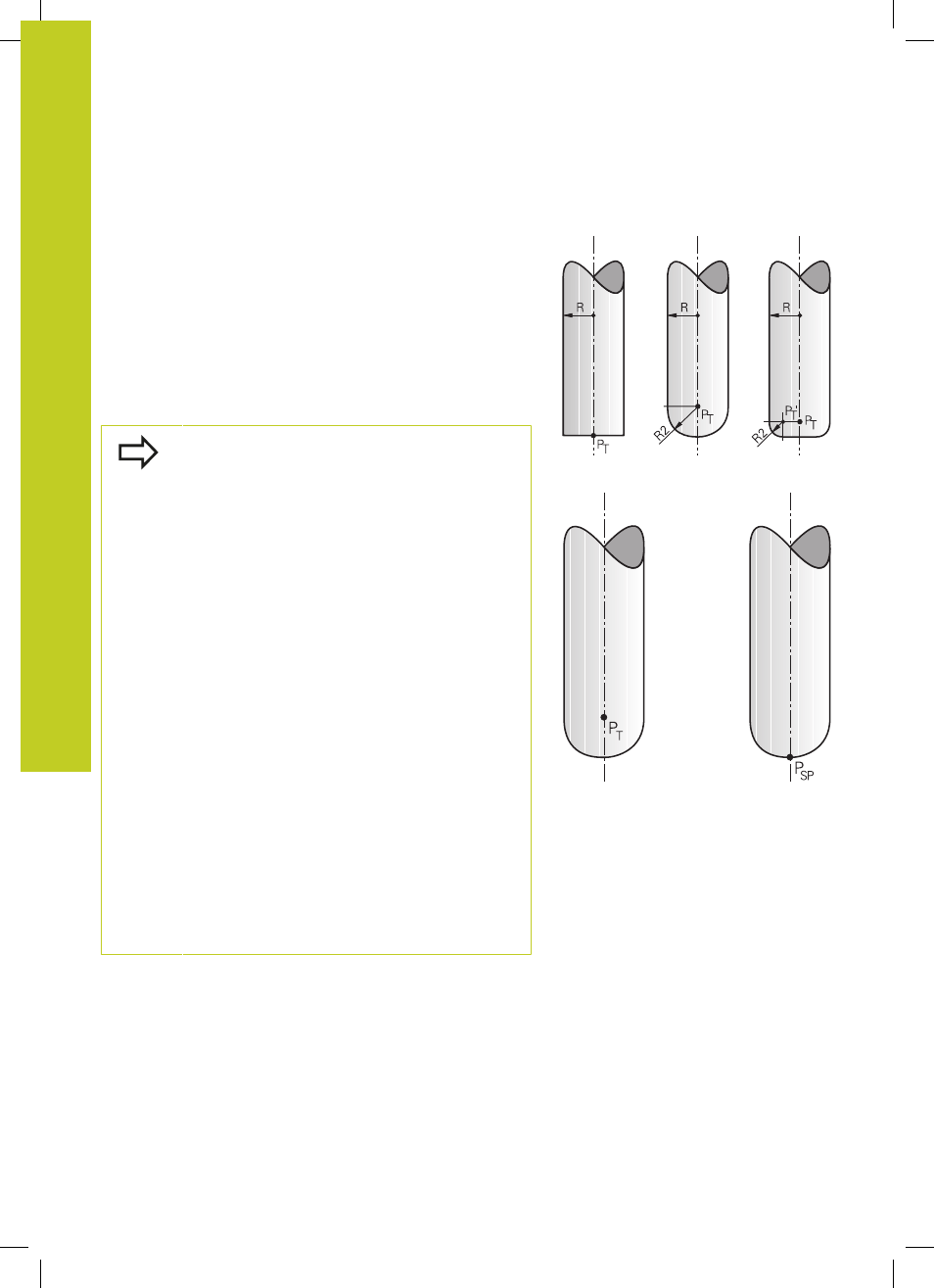

En fresas cilíndricas y fresas esféricas la dirección va perpendicular
desde la superficie de la pieza hacia el punto de ref. de la hta. PT,
en fresas toroidales mediante PT' o bien PT (véase la figura). La
dirección de la orientación de la hta. se determina mediante los
componentes TX, TY y TZ
Las coordenadas para la posición X,Y, Z y para las
normales a la superficie NX, NY, NZ, o bien TX, TY,
TZ, deben tener la misma secuencia en la frase NC.
En la frase LN deben indicarse siempre todas las
coordenadas y todas las normales a la superficie
incluso si los valores en relación a la frase anterior no
han variado.
TX, TY y TX deben definirse siempre con valores
numéricos. No se admiten parámetros Q.
Calcular los vectores normales los más exacto
posible y emitirlos con el nº correspondiente de
dígitos después de la coma a fin de evitar irrupciones
de avance durante el mecanizado.
La corrección 3D con normales a la superficie es
válida para la indicación de coordenadas en los ejes
principales X, Y, Z.
Cuando se cambia una herramienta con sobremedida
(valores delta positivos), el TNC emite un aviso
de error. El mensaje de error se puede quitar con
la función M
M107 (ver "Definición de un vector
normalizado").
Cuando las sobremedidas de la herramienta
perjudican el contorno, el TNC no emite un aviso de
error.
Mediante el parámetro de máquina
toolRefPoint
se determina si el sistema CAM ha corregido la
longitud de la hta. mediante el centro de la bola PT o
mediante el polo sur de la bola PSP (véase la figura).
