Programación: Programar contornos
6.5 Movimientos de trayectoria – Coordenadas polares
6
224
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 12/2013

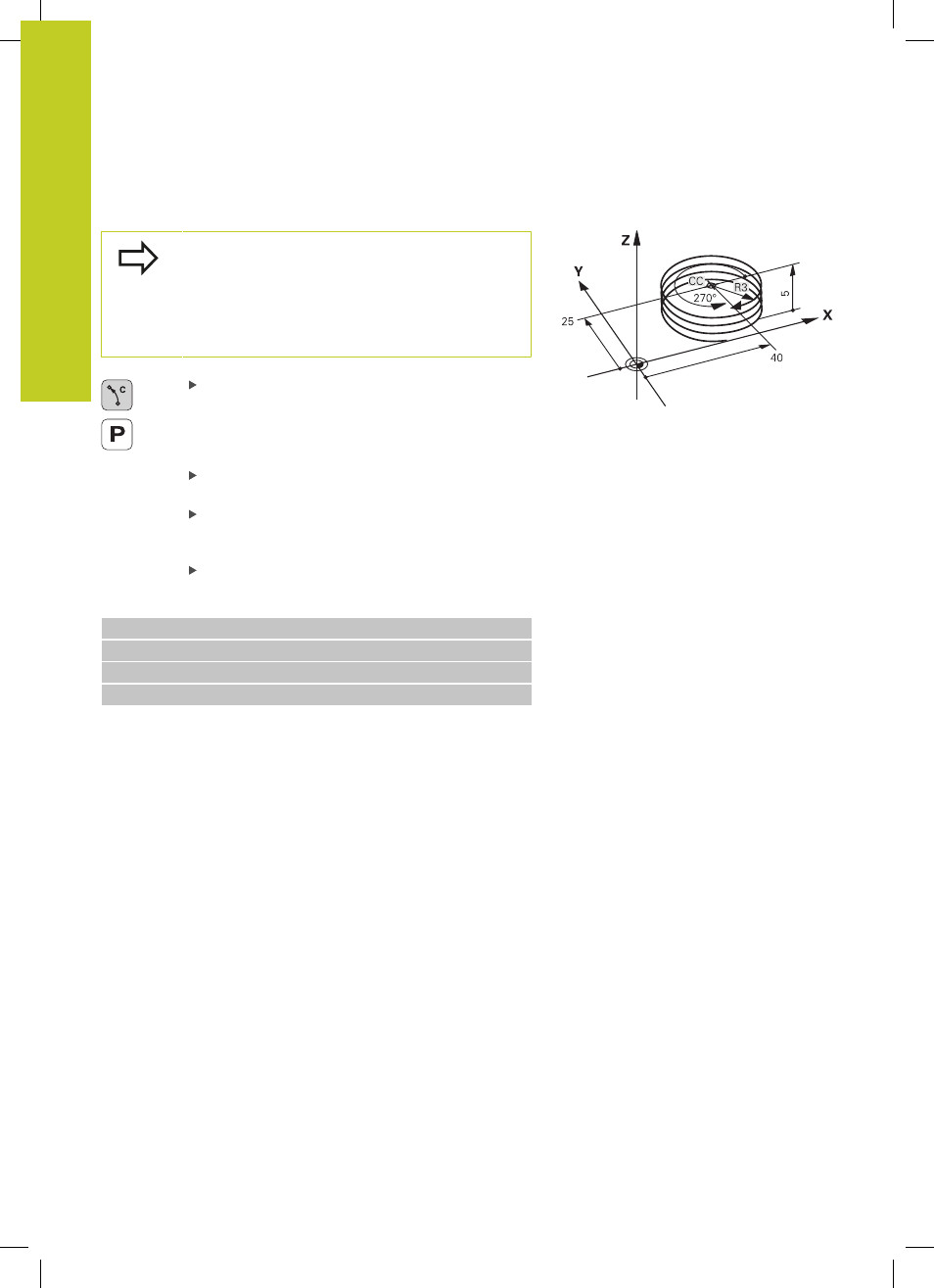

Programación de una hélice
Se introducen el sentido de giro y el ángulo total IPA
en incremental con el mismo signo, ya que de lo
contrario la hta. puede desplazarse en una trayectoria
errónea.
El ángulo completo
IPA puede tener un valor de
99.999,9999° a +99 999,9999°.
Ángulo en coordenadas polares: introducir el
ángulo total en incremental, según el cual se
desplaza la herramienta sobre la hélice. Después
de introducir el ángulo se selecciona el eje de
la herramienta con las teclas de los ejes.
Introducir las coordenadas para la altura de la
hélice en incremental
Sentido de giro DR
Hélice en sentido horario: DR–
Hélice en sentido antihorario: DR+
Programar la corrección del radio según la tabla
Ejemplo de frases NC: Rosca M6 x 1 mm con 5 pasos
12 CC X+40 Y+25
13 L Z+0 F100 M3
14 LP PR+3 PA+270 RL F50
15 CP IPA-1800 IZ+5 DR-
