HEIDENHAIN iTNC 530 87
3.3 Medir aut
omáticament
e las piezas
U U U U Centro 1er eje Q273 (valor absoluto): centro de la isla
en el eje principal del plano de mecanizado
U U U U Centro 2º eje Q274 (valor absoluto): centro de la isla
en el eje transveral del plano de mecanizado
U U U U 1ª lado Q282 (valor incremental): longitud de la isla,
paralela al eje principal del plano de mecanizado
U U U U 2º lado Q283 (valor incremental): longitud de la isla,
paralela al eje transversal del plano de mecanizado
U U U U Altura de medición en el eje de palpación Q261
(absoluto): coordenada del centro de la bola (=punto
de contacto) en el eje de palpación, en el que tiene
que tener lugar la medición
U U U U Distancia de seguridad Q320 (incremental):
distancia adicional entre punto de medida y bola de
palpación. Q320 se suma al valor del MP6140
U U U U Altura de seguridad Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
U U U U Desplazamiento a la altura de seguridad Q301:
Determina el desplazamiento del palpador entre los
puntos de medición:
0: desplazar entre puntos de medida a la altura de
medición
1: desplazar entre puntos de medida a la altura de
seguridad
U U U U Medida máxima del 1er lado Q284: longitud máxima
admisible de la isla
U U U U Cota mínima 1er lado Q285: longitud mínima
admisible de la isla
U U U U Cota máxima 2º lado Q286: anchura máxima
admisible de la isla
U U U U Cota mínima 2º lado Q287: anchura mínima admisible
de la isla
U U U U Valor de tolerancia centro 1er eje Q279:
desviación de posición admisible en el eje principal
del plano de mecanizado
U U U U Valor de tolerancia centro 2º eje Q280: desviación
de posición admisible en el eje transversal del plano
de mecanizado

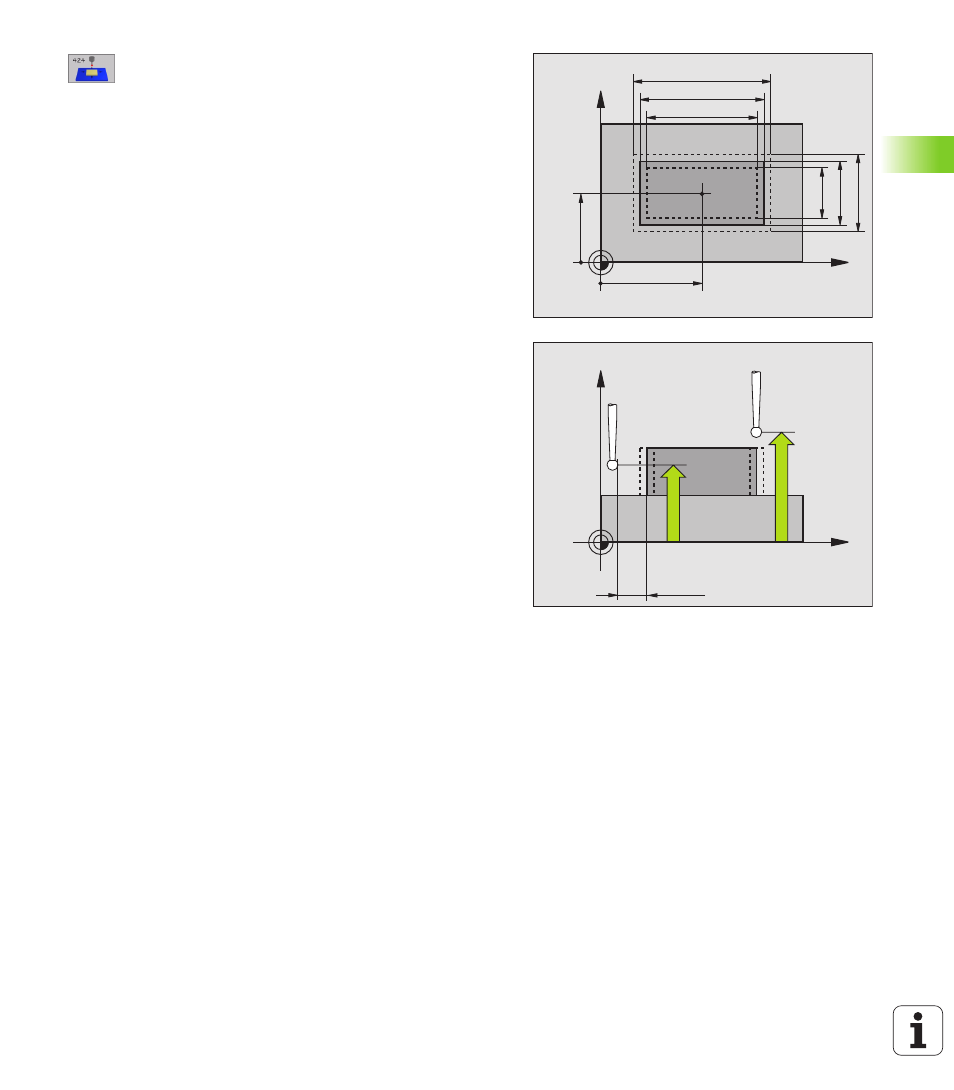

X
Y
Q287
Q285
Q274 ±Q280
Q273 ±Q279
Q283 Q286
Q282
Q284
X
Z
Q260
Q261
MP6140
+
Q320
