HEIDENHAIN iTNC 530 47
3.2 Fijar aut
o
máticament
e punt
os de r
e
fe
re
ncia

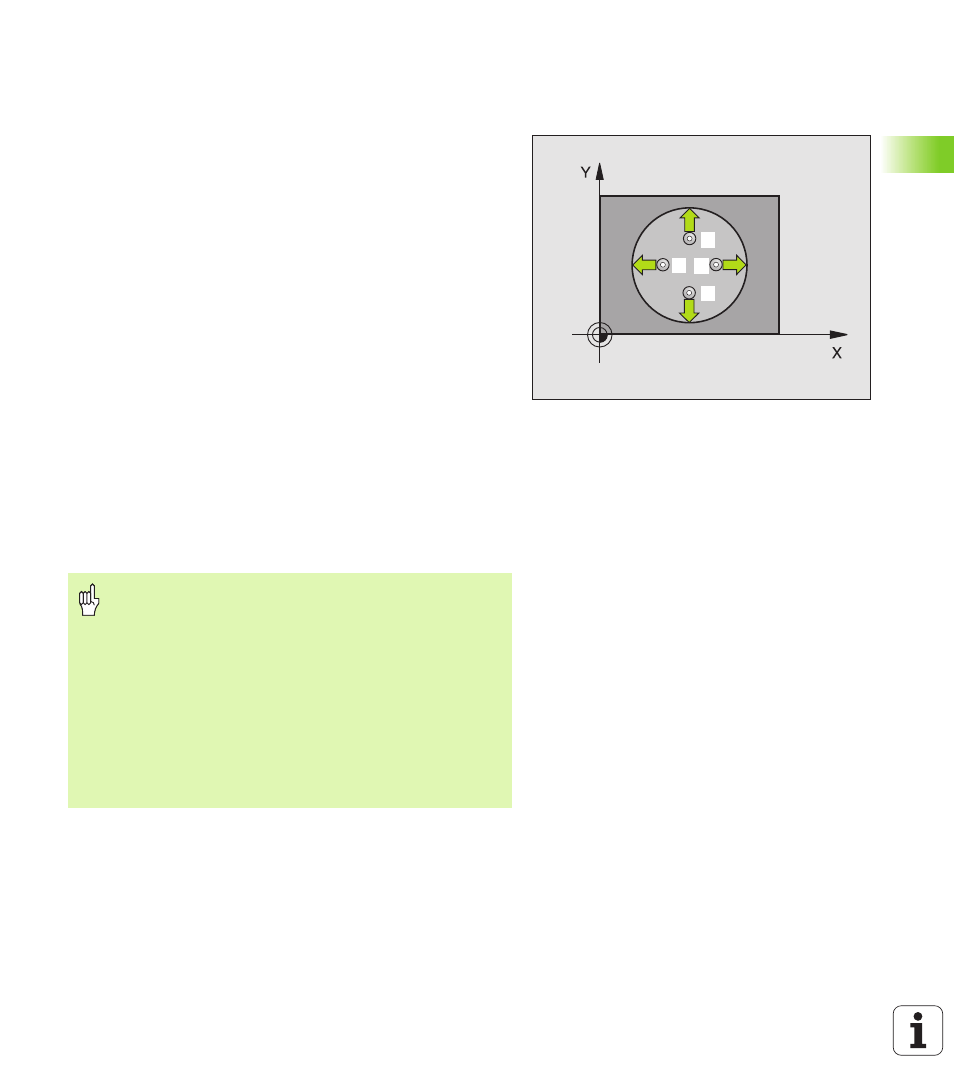

PUNTO DE REFERENCIA DEL CÍRCULO
INTERIOR (ciclo de palpación 412, DIN/ISO:
G412)
El ciclo de palpación 412 calcula el centro de una cajera circular
(taladro) y fija dicho centro como punto de referencia. Si se desea, el
TNC también puede escribir el punto central en una tabla de puntos
cero.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al punto de palpación
programado
1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el sistema de palpación se desplaza a la altura dada
y lleva a cabo el primer proceso de palpación con avance de
palpación (MP6120 o MP6360). El TNC determina la dirección de
palpación automáticamente dependiendo del ángulo inicial
programado
3 A continuación el palpador se desplaza circular en la altura de
medición o en la altura de seguridad, al siguiente punto de
palpación
2 y allí lleva a cabo el segundo proceso de palpación
4 El TNC posiciona el palpador al punto de palpación 3 y después al
punto de palpación 4 y allí realiza el tercer o cuarto proceso de
palpación
5 A continuación el TNC retira el palpador a la altura de seguridad y
fija el punto de referencia en el centro de la cajera o escribe las
coordenadas del centro de la cajera en la tabla de puntos cero
activada
2
1
4
3
Antes de la programación debe tenerse en cuenta
Para evitar que el palpador colisione con la pieza, deberá
indicarse el diámetro nominal de la cajera (taladro) menor
a lo estimado.
Cuando las dimensiones de la cajera y la distancia de
seguridad no permiten un posicionamiento previo en la
proximidad de los puntos de palpación, el TNC siempre
palpa partiendo del centro de la cajera. Entre los cuatro
puntos de referencia, el palpador no se desplaza a la altura
segura.
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
