3 Ciclos de palpación para control automático de la pieza
3.3 Medir aut
omáticament
e las piezas
U
U
U
U
Punto de partida 1er eje
Q328 (valor absoluto):
punto de partida del proceso de palpación en el eje
principal del plano de mecanizado
U
U
U
U
Punto de partida 2º eje
Q329 (valor absoluto): punto
de partida del proceso de palpación en el eje
transversal del plano de mecanizado
U
U
U
U
Desvío para 2ª medición
Q310 (valor incremental):
valor según el cual el palpador se desvía antes de la
segunda medición. Si se programa 0, el TNC no
desvía el palpador
U
U
U
U
Eje de medición
Q272: Eje del plano de mecanizado
en el que tiene lugar la medición:
1:Eje principal = eje de la medición
2:Eje auxiliar = eje de la medición
U
U
U
U
Altura de medición en el eje de palpación
Q261
(absoluto): coordenadas del centro de la bola (=punto
de contacto) en el eje de palpación, en el que tiene
que tener lugar la medición
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
U
U
U
U
Longitud nominal
Q311: valor nominal de la longitud
a medir
U
U
U
U
Medida máxima
Q288: máxima longitud admisible
U
U
U
U
Medida mínima
Q289: longitud mínima admisible
U
U
U
U
Registro de medida
Q281: Fijar si el TNC debe crear
un registro de medición:
0: no crear un registro de medición
1: crear un registro de medición: El TNC crea el
Archivo de registro TCHPR425.TXT de forma
estándar en el índice en el que también está
memorizado su programa de medición
U
U
U
U
Parada del pgm con error de tolerancia
Q309:
determinar si al sobrepasarse la tolerancia se
interrumpe la ejecución del programa y se emite un
error:
0: no interrumpir el programa, no emitir aviso de error
1: interrumpir el programa, emitir aviso de error
U
U
U
U
Número de herramienta para supervisión
Q330:
determinar si el TNC debe realizar la supervisión de la
herramienta (véase „Supervisión de herramientas”
en página 72):
0: supervisión inactiva
>0: número de herramienta en la tabla de
herramientas TOOL.T
Ejemplo: Frases NC

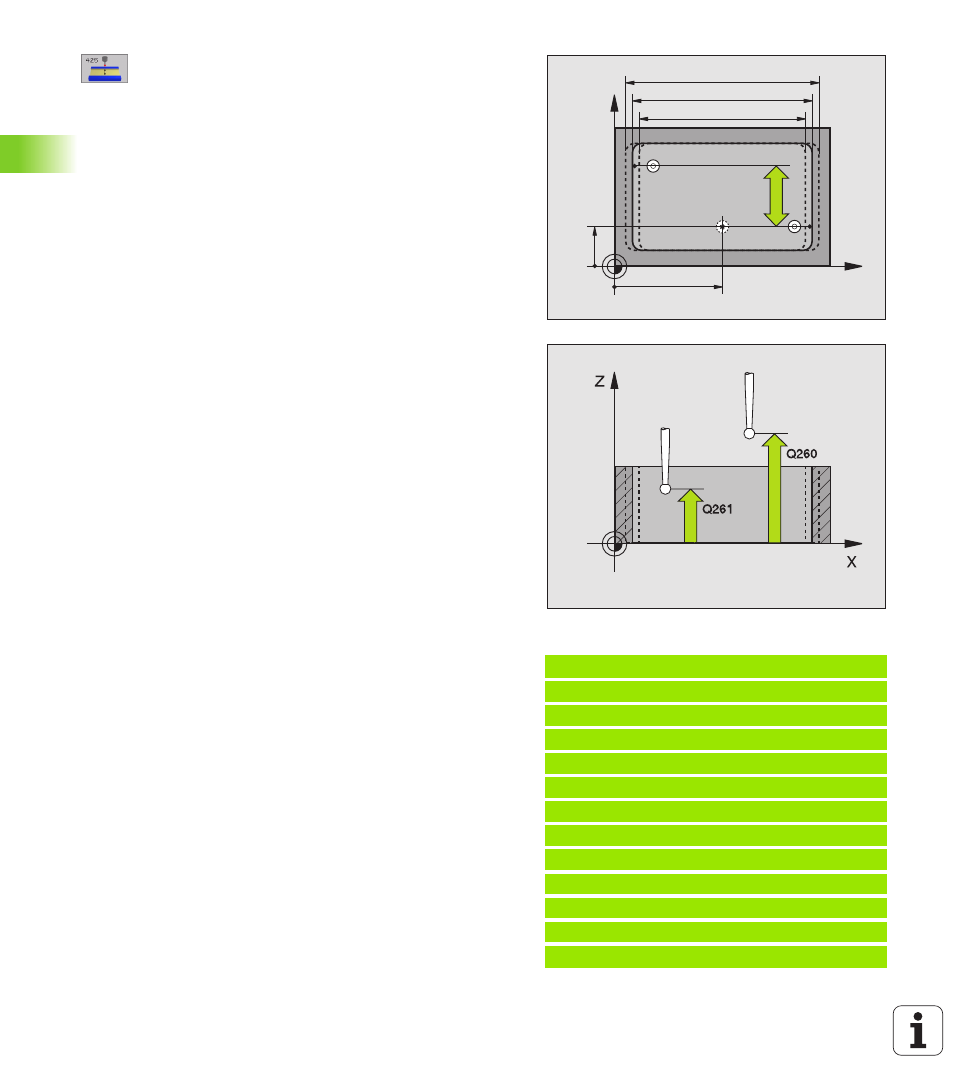

5 TCH PROBE 425 MEDIR ANCHURA INTERIOR
Q328=+75 ;PUNTO INICIAL 1ER EJE
Q329=-12,5 ;PUNTO INICAL 2º EJE
Q310=+0 ;DESVIO 2ª MEDICIÓN
Q272=1 ;EJE DE LA MEDICION
Q261=-5 ;ALTURA DE LA MEDICION
Q260=+10 ;ALTURA DE SEGURIDAD
Q311=25 ;LONGITUD NOMINAL
Q288=25,05 ;TAMAÑO MAXIMO
Q289=25 ;TAMAÑO MINIMO
Q281=1 ;PROTOCOLO MEDIDA
Q309=0 ;PARO DEL PGM SI ERROR
Q330=0 ;NUMERO DE HTA.
Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
