HEIDENHAIN iTNC 530 (340 420) Touch Probe Cycles Manual del usuario
Página 56
44
3 Ciclos de palpación para control automático de la pieza
3.2 Fijar aut
o
máticament
e punt
os de r
e
fe
re
ncia
U
U
U
U
Centro 1er eje
Q321 (valor absoluto): centro de la
cajera en el eje principal del plano de mecanizado
U
U
U
U
Centro 2º eje
Q322 (valor absoluto): centro de la
cajera en el eje transversal del plano de mecanizado
U
U
U
U
Longitud lado
Q323 (valor incremental): longitud de la
cajera, paralela al eje principal del plano de
mecanizado
U
U
U
U
Longitud lado
Q324 (valor incremental): longitud de la
cajera, paralela al eje transversal del plano de
mecanizado
U
U
U
U
Altura de medición en el eje de palpación
Q261
(absoluto): coordenada del centro de la bola (=punto
de contacto) en el eje de palpación, en la que tiene
que tener lugar la medición
U
U
U
U
Distancia de seguridad
Q320 (incremental):
distancia adicional entre el punto de medida y la bola
de palpación. Q320 se suma al valor del MP6140
U
U
U
U
Altura de seguridad
Q260 (absoluta): coordenada en
el eje de palpación, en la que no es posible una
colisión entre el palpador y la pieza (medio de
arranque de viruta)
U
U
U
U
Desplazar a altura segura
Q301: Fijar cómo se debe
desplazar el palpador entre los puntos de medición:
0: desplazar a la altura de medida a la altura de medida
1: desplazar entre los puntos de medida a la altura de
seguridad
U
U
U
U
Número del punto cero en la tabla
Q305: indicar el
número en la tabla de puntos cero, en el cual se
quieren memorizar las coordenadas del centro de la
cajera. Introduciendo Q305=0, el TNC fija la
visualización automática de tal forma que el nuevo
punto de referencia se encuentre en el centro de la
cajera
U
U
U
U
Nuevo punto de referencia del eje principal
Q331
(absoluto): coordenada en el eje principal sobre el cual
el TNC fija el centro de cajera dado. Ajuste inicial = 0
U
U
U
U
Nuevo punto de referencia del eje transversal
Q332 (absoluto): coordenadas del eje transversal
sobre el cual el TNC fija el centro de cajera dado.
Ajuste inicial = 0
Ejemplo: Frases NC

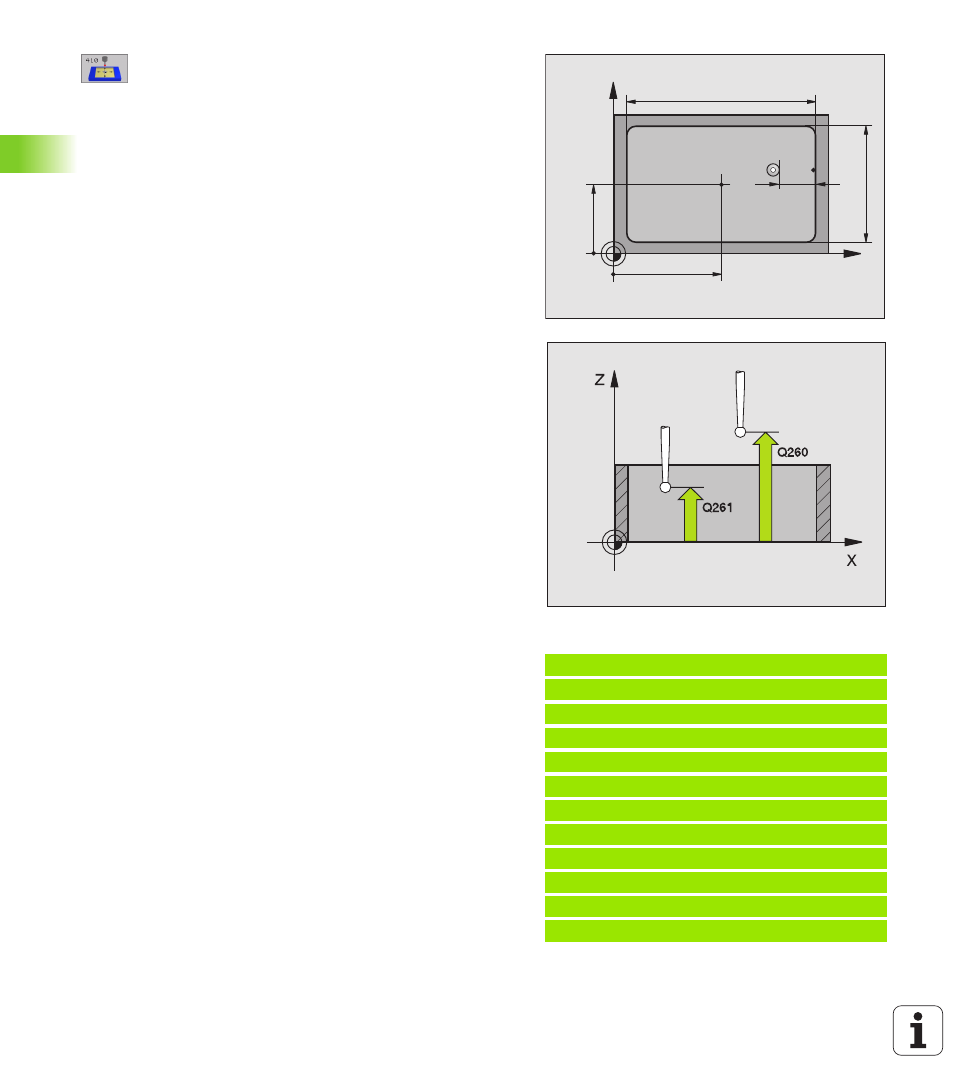

5 TCH PROBE 410 PTO. REF. CAJERA RECTANG. INTERIOR
Q321=+50 ;CENTRO 1ER EJE
Q322=+50 ;CENTRO 2º EJE
Q323=60 ;1ER 2º LADO
Q324=20 ;2º 2º LADO
Q261=-5 ;ALTURA DE LA MEDICION
Q320=0 ;DIST. SEGURIDAD
Q260=+20 ;ALTURA DE SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEGURIDAD
Q305=10 ;Nº EN LA TABLA
Q331=+0 ;PTO. DE REF.
Q332=+0 ;PTO. DE REF.
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
