HEIDENHAIN iTNC 530 33
3.1 Registr
a
r aut
o
máticament
e la posición inclinada de la pieza
Compensar GIRO BÁSICO mediante un eje
giratorio (ciclo de palpación 403, DIN/ISO: G403)

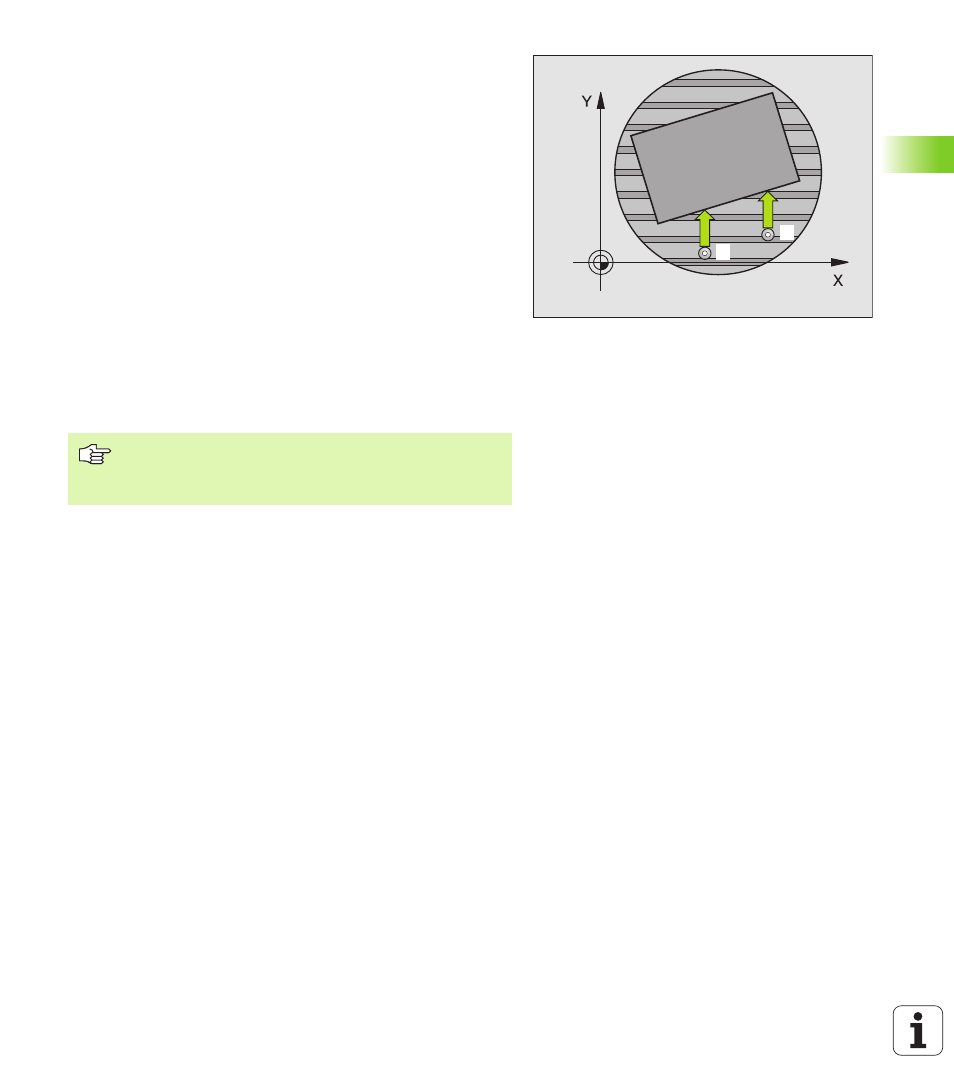

El ciclo de palpación 403 calcula la posición inclinada de una pieza,
mediante la medición de dos puntos que deben encontrarse sobre una
recta. El TNC compensa la posición inclinada de la pieza que se ha
calculado, mediante el giro del eje A, B o C. Para ello, la pieza puede
estar fijada a la mesa giratoria de cualquier forma.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al punto de palpación
programado
1 . Para ello, el TNC desplaza el palpador según la
distancia de seguridad en la dirección de desplazamiento opuesta
a la determinada
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o MP6360)
3 A continuación el palpador se desplaza al siguiente punto de
palpación
2 y realiza la segunda palpación.
4 El TNC retira el palpador a la altura de seguridad y posiciona el eje
giratorio definido en el ciclo según el valor calculado
Antes de la programación debe tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
11
2
