96 3 Ciclos de palpación para control automático de la pieza
3.3 Medir aut
omáticament
e las piezas

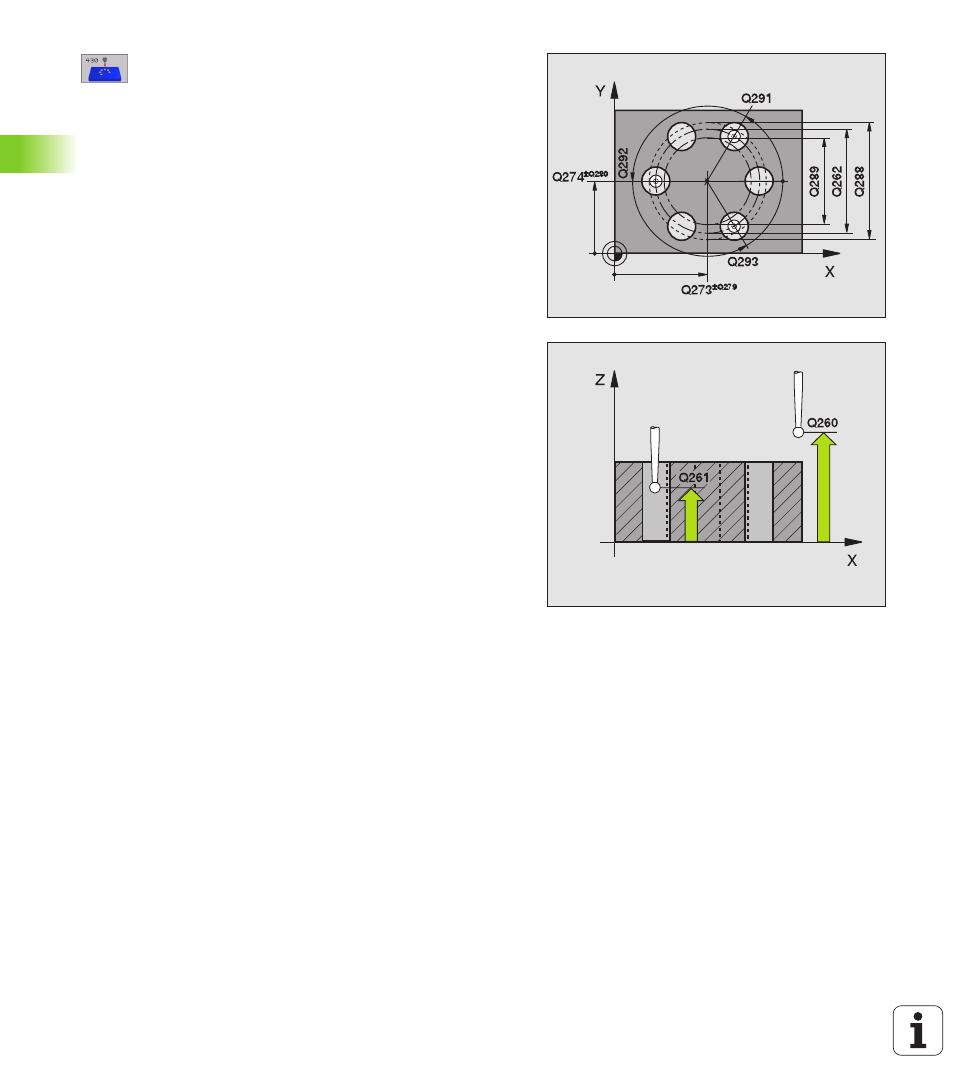

U U U U Centro 1er eje Q273 (valor absoluto): centro del
círculo de taladros en el eje principal del plano de
mecanizado
U U U U Centro 2º eje Q274 (valor absoluto): centro del
círculo de taladros en el eje transversal del plano de
mecanizado
U U U U Diámetro nominal Q262: introducir el diámetro del
círculo de taladros
U U U U Angulo 1er taladro Q291 (valor absoluto): ángulo en
coordenadas polares del primer centro del taladro en
el plano de mecanizado
U U U U Angulo 2º taladro Q292 (valor absoluto): ángulo en
coordenadas polares del segundo centro del taladro
en el plano de mecanizado
U U U U Angulo 3er taladro Q293 (valor absoluto): angulo en
coordenadas polares del tercer centro del taladro en
el plano de mecanizado
U U U U Altura de medición en el eje del sistema de
palpación Q261 (absoluto): coordenadas del centro
de la bola (=punto de contacto) en el eje de palpación,
en el que tiene lugar la medición
U U U U Altura de seguridad Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
U U U U Medida máxima Q288: máximo diámetro admisible
para el círculo de taladros
U U U U Medida mínima Q289: mínimo diámetro admisible del
círculo de taladros
U U U U Valor de tolerancia del centro del 1er eje Q279:
desviación de posición admisible en el eje principal
del plano de mecanizado
U U U U Valor de tolerancia del centro del 2º eje Q280:
desviación de posición admisible en el eje transversal
del plano de mecanizado
