3.3 Medir aut
omáticament
e las piezas
MEDIR COORDENADA (ciclo de palpación 427,
DIN/ISO: G427)
El ciclo de palpación 427 calcula una coordenada en cualquier eje
seleccionable y memoriza el valor en un parámetro del sistema. Una
vez definidos los valores de tolerancia correspondientes en el ciclo, el
TNC realiza una comparación del valor real-nominal y memoriza la
diferencia en un parámetro del sistema.

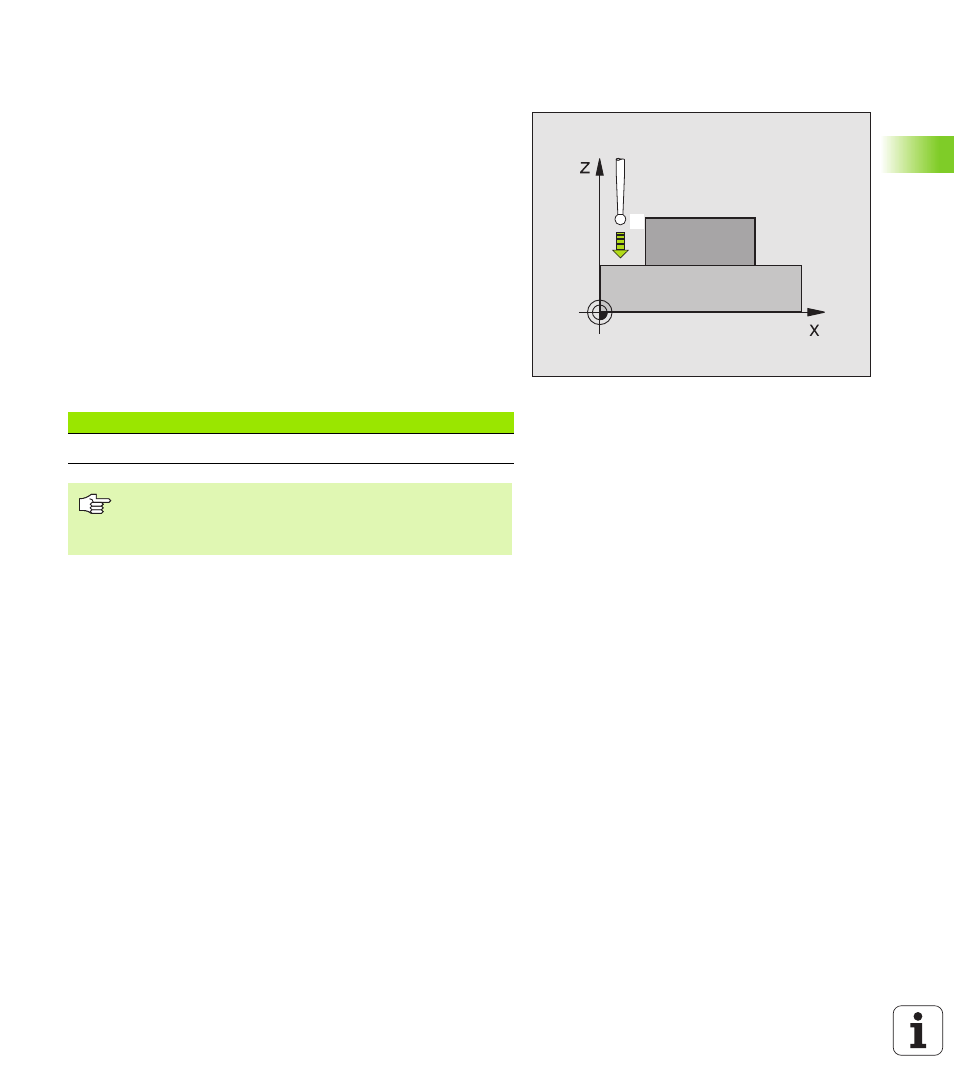

1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al punto de palpación
programado
1 . Para ello, el TNC desplaza el palpador según la
distancia de seguridad en la dirección de desplazamiento opuesta
a la determinada
2 A continuación el TNC posiciona el palpador en el plano de
mecanizado sobre el punto de palpación dado
1 y mide el valor real
en el eje seleccionado
3 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza la coordenada calculada en los siguientes
parámetros Q:
1
Nº de parámetro Significado
Q160 Coordenada medida
Antes de la programación debe tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
