40
3 Ciclos de palpación para control automático de la pieza
3.1 Registr
a
r aut
o
máticament
e la posición inclinada de la pieza

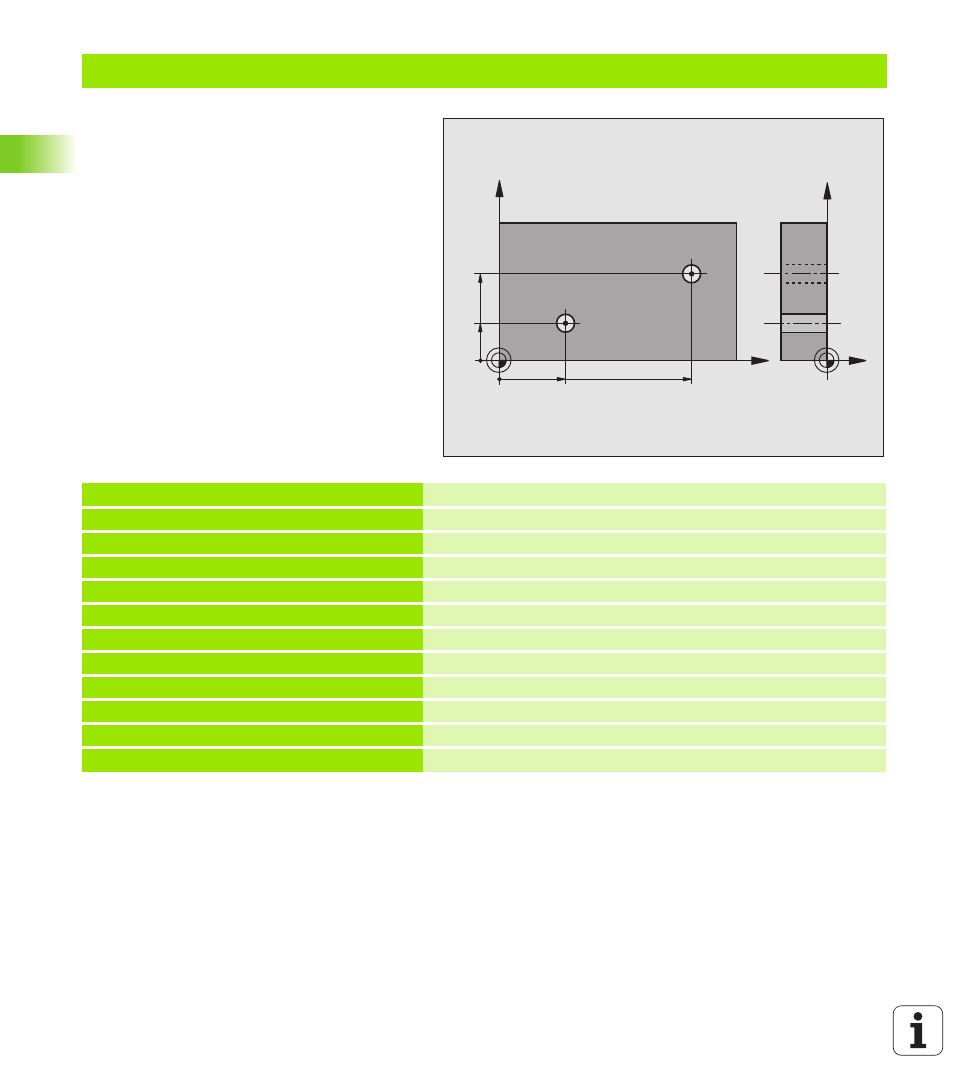

Ejemplo: Determinar el giro básico mediante dos taladros
0 BEGIN PGM CYC401 MM
1 TOOL CALL 0 Z
2 TCH PROBE 401 ROT 2 TALADROS
Q268=+25 ;1ER CENTRO 1ER EJE
Punto central del 1er taladro: coordenada X
Q269=+15 ;1ER CENTRO 2º EJE
Punto central del 1er taladro: coordenada Y
Q270=+80 ;2º CENTRO 1ER EJE
Punto central del 2º taladro: coordenada X
Q271=+35 ;2º CENTRO 2º EJE
Punto central del 2º taladro: coordenada Y
Q261=-5 ;ALTURA DE LA MEDICION
Coordenada en el eje de palpación sobre la cual se realiza la medición
Q260=+20 ;ALTURA DE SEGURIDAD
Altura sobre la cual se desplaza el eje de palpación sin colisionar
Q307=+0 ;AJUSTE PREVIO GIRO BASICO
Angulo de las rectas de referencia
3 CALL PGM 35K47
Llamada al programa de mecanizado
4 END PGM CYC401 MM
X
Y
25
35
Z
Y
80
15
