30 3 Ciclos de palpación para control automático de la pieza
3.1 Registr
a
r aut
o
máticament
e la posición inclinada de la pieza

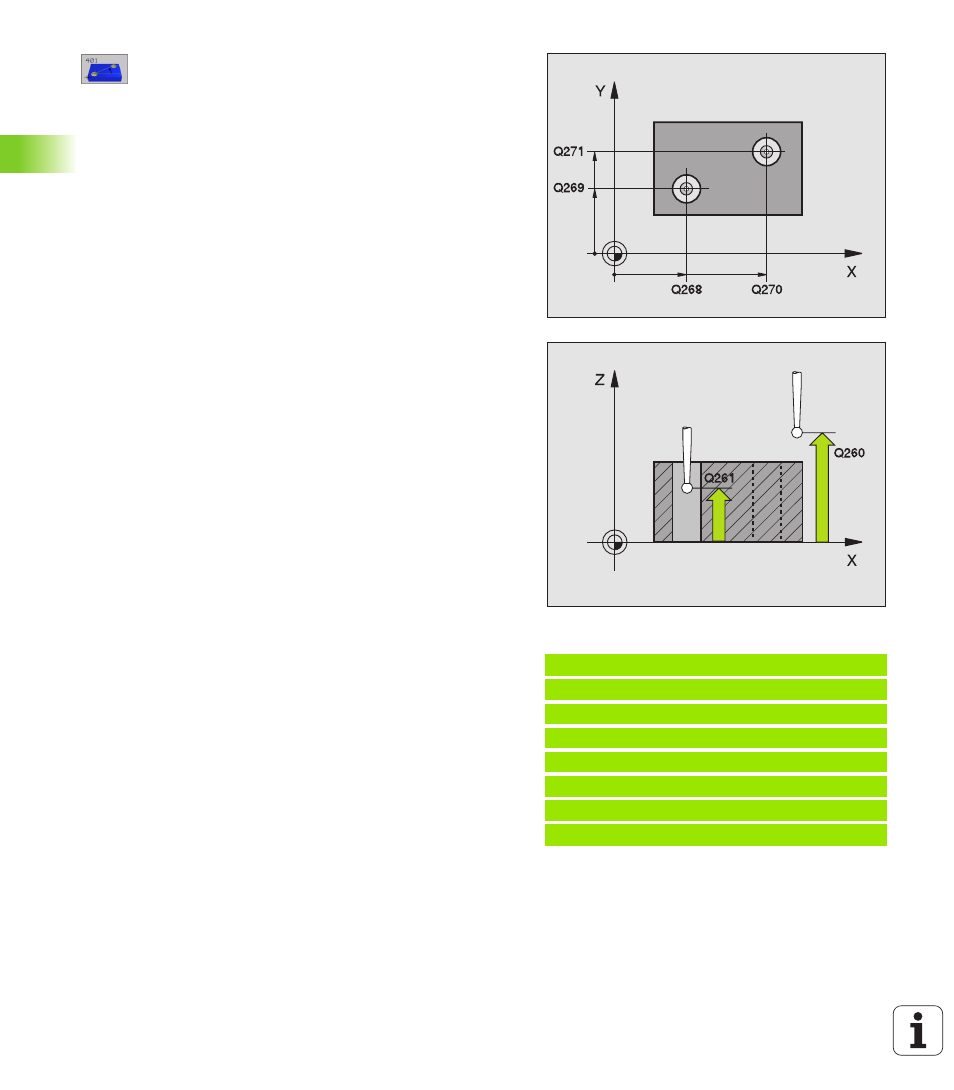

U U U U 1ª taladro: centro 1er eje Q268 (valor absoluto):
punto central del primer taladro en el eje principal del
plano de mecanizado
U U U U 1er taladro: centro 2º eje Q269 (valor absoluto):
punto central del primer taladro en el eje transversal
del plano de mecanizado
U U U U 2º taladro: centro 1er eje Q270 (valor absoluto):
punto central del segundo taladro en el eje principal
del plano de mecanizado
U U U U 2º taladro: centro 2º eje Q271 (valor absoluto):
punto central del segundo taladro en el eje transversal
del plano de mecanizado
U U U U Altura de medición en el eje de palpación Q261
(absoluto): coordenadas del centro de la bola (=punto
de contacto) en el eje de palpación, en la que tiene
lugar la medición
U U U U Altura de seguridad Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
U U U U Preajuste del giro básico Q307 (valor absoluto):
cuando la inclinación que se va a medir no se refiere
al eje principal, sino a una recta cualquiera, se
introduce el ángulo de la recta de referencia.
Entonces el TNC calcula para el giro básico la
diferencia entre el valor medido y el ángulo de las
rectas de referencia.
Ejemplo: Frases NC
5 TCH PROBE 401 ROT 2 TALADROS
Q268=-37 ;1ER CENTRO 1ER EJE
Q269=+12 ;1ER CENTRO 2º EJE
Q270=+75 ;2º CENTRO 1ER EJE
Q271=+20 ;2º CENTRO 2º EJE
Q261=-5 ;ALTURA DE LA MEDICION
Q260=+20 ;ALTURA DE SEGURIDAD
Q307=+0 ;VALOR PREF. GIRO BASICO
