HEIDENHAIN iTNC 530 77
3.3 Medir aut
omáticament
e las piezas

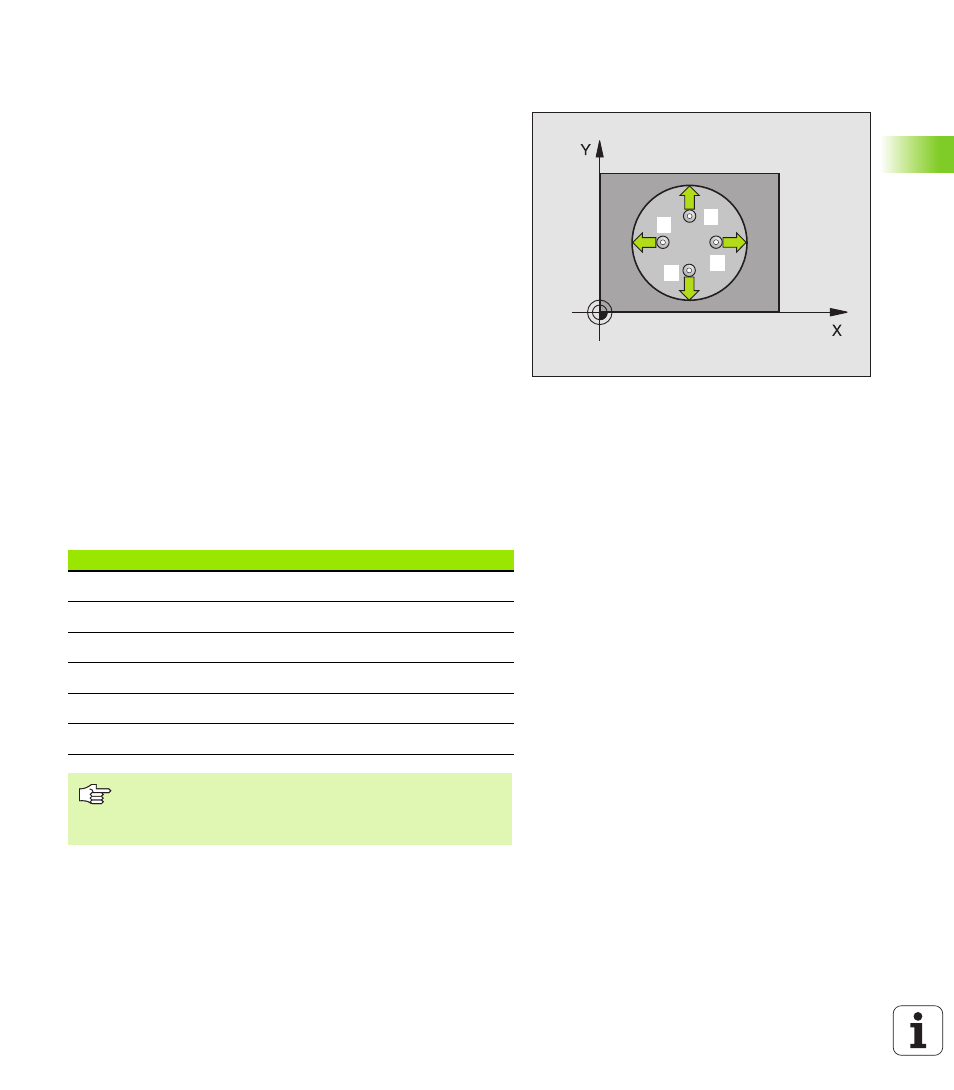

MEDIR TALADRO (medir un ciclo de palpación
421, DIN/ISO: G421)
Con el ciclo de palpación 421 se calcula el punto central y el diámetro
de un taladro (cajera circular). Si se han definido los valores de
tolerancia correspondientes en el ciclo, el TNC realiza una
comparación del valor nominal y el real y memoriza la diferencia en los
parámetros del sistema.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al punto de palpación
programado
1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de medición dada
y lleva a cabo el primer proceso de palpación con avance de
palpación (MP6120 o MP6360). El TNC determina
automáticamente la dirección de palpación en relación al ángulo
inicial programado
3 A continuación el palpador se desplaza de forma circular, o a la
altura de medición o a la altura de seguridad, al siguiente punto de
palpación
2 y efectúa allí el segundo proceso de palpación
4 El TNC posiciona el palpador al punto de palpación 3 y después al
punto de palpación 4 y allí realiza el tercer o cuarto proceso de
palpación
5 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores reales y las desviaciones en los
siguientes parámetros Q:
2
3
4
1
Nº de parámetro Significado
Q151 Valor real del centro en eje principal
Q152 Valor real del centro en eje transversal
Q153 Valor real del diámetro
Q161 Desviación del centro en eje principal
Q162 Desviación del centro en eje transversal
Q163 Desviación del diámetro
Antes de la programación debe tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
