3 Ciclos de palpación para control automático de la pieza
3.2 Fijar aut
o
máticament
e punt
os de r
e
fe
re
ncia
U
U
U
U

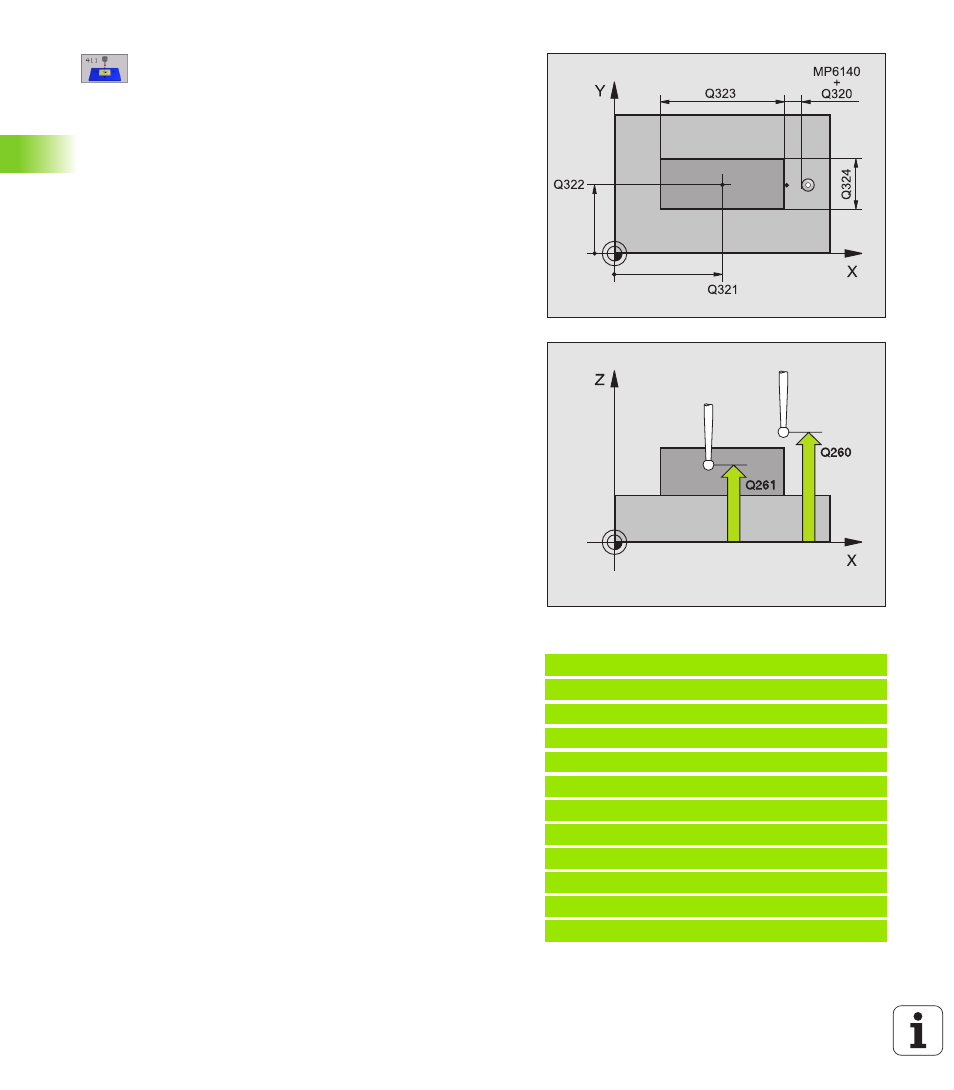

Centro 1er eje
Q321 (valor absoluto): centro de la isla
en el eje principal del plano de mecanizado
U
U
U
U
Centro 2º eje
Q322 (valor absoluto): centro de la isla
en el eje transveral del plano de mecanizado
U
U
U
U
1ª lado
Q323 (valor incremental): longitud de la isla,
paralela al eje principal del plano de mecanizado
U
U
U
U
2º lado
Q324 (valor incremental): longitud de la isla,
paralela al eje transversal del plano de mecanizado
U
U
U
U
Altura de medición en el eje de palpación
Q261
(absoluto): coordenada del centro de la bola (=punto
de contacto) en el eje de palpación, en el que tiene
lugar la medición
U
U
U
U
Distancia de seguridad
Q320 (incremental):
distancia adicional entre el punto de medida y la bola
de palpación. Q320 se suma al valor del MP6140
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
U
U
U
U
Desplazar a altura de seguridad
Q301: Fijar cómo
se debe desplazar el palpador entre los puntos de
medida:
0: desplazarse entre los puntos de medida a la altura
de medida
1: desplazar entre los puntos de medición a altura de
seguridad
U
U
U
U
Número del punto cero en la tabla
Q305: indicar el
número en la tabla de puntos cero en el cual se deben
memorizar las coordenadas del centro de la isla.
Introduciendo Q305=0, el TNC ajusta la visualización
automáticamente de tal forma que el nuevo punto de
referencia se encuentre en el centro de la isla
U
U
U
U
Nuevo punto de referencia en el eje principal
Q331 (valor absoluto): coordenada en el eje principal
sobre la cual el TNC fija el centro que se ha calculado
para la cajera. Ajuste inicial = 0
U
U
U
U
Nuevo punto de referencia del eje transversal
Q332 (absoluto): coordenada en el eje transversal,
sobre la cual el TNC debe ajustar el centro de la isla
dado. Ajuste inicial = 0
Ejemplo: Frases NC
5 TCH PROBE 411 PTO. REF. RECTANGULAR EXT.
Q321=+50 ;CENTRO 1ER EJE
Q322=+50 ;CENTRO 2º EJE
Q323=60 ;1ER 2º LADO
Q324=20 ;2º 2º LADO
Q261=-5 ;ALTURA DE LA MEDICION
Q320=0 ;DIST. SEGURIDAD
Q260=+20 ;ALTURA DE SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEGURIDAD
Q305=0 ;Nº EN LA TABLA
Q331=+0 ;PTO. DE REF.
Q332=+0 ;PTO. DE REF.
