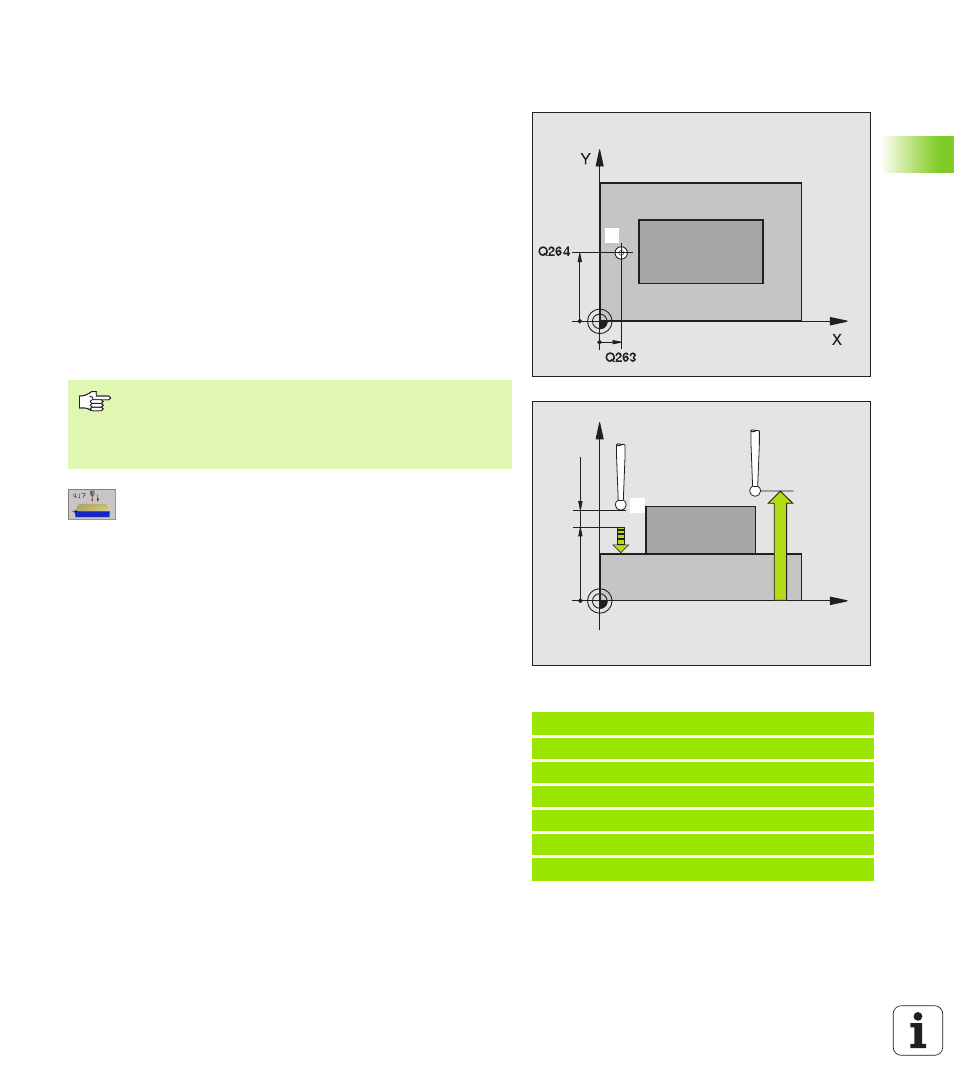

PUNTO DE REFERENCIA EJE DEL PALPADOR
(ciclo palpador 417, DIN/ISO: G417)
El ciclo de palpación 417 mide cualquier coordenada en el eje de
palpación y la fija como punto de referencia. Si se desea, el TNC
también puede escribir la coordenada medida en una tabla de puntos
cero.
1
El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al punto de palpación
programado
1
. Para ello, el TNC desplaza el palpador según la
distancia de seguridad en la dirección del eje de palpación positivo
2
A continuación el palpador se desplaza sobre el eje a la coordenada
introducida para el punto de palpación
1
y adopta la posición real
mediante una simple palpación simple
3
Para finalizar, el TNC hace retroceder al palpador a la altura de
seguridad y fija el punto de referencia en el eje de palpación o
escribe la coordenada en la tabla de puntos cero activada
U
U
U
U
Longitud punto de medida 1er eje
Q263 (valor
absoluto): coordenada del primer punto de palpación
en el eje principal del plano de mecanizado
U
U
U
U
Longitud punto de medida 2º eje
Q264 (valor
absoluto): coordenada del primer punto de palpación
en el eje transversal del plano de mecanizado
U
U
U
U
Longitud punto de medida 3er eje
Q294 (absoluto):
coordenada del primer punto de palpación en el eje de
palpación
U
U
U
U
Distancia de seguridad
Q320 (incremental):
distancia adicional entre el punto de medición y la bola
del palpador. Q320 se suma al valor del MP6140
U
U
U
U
Altura de seguridad
Q260 (absoluta): coordenada en
el eje del palpador, en la que no es posible que se
produzca una colisión entre el palpador y la pieza
(medio de sujeción)
U
U
U
U
Número del punto cero en la tabla
Q305: número
en la tabla de puntos cero donde se memoriza la
coordenada. Cuando se introduce Q305=0, el TNC fija
la visualización automática de tal manera que el
nuevo punto de referencia esté situado en la
superficie palpada
U
U
U
U
Nuevo punto de referencia eje TS
Q333 (absoluto):
coordenadas en el eje de palpación, en el que el TNC
fija el punto de referencia. Ajuste inicial = 0
Ejemplo: Frases NC
5 TCH PROBE 417 PTO. REF. EJE PALPACION
Q263=+25 ;1ER PUNTO 1ER EJE
Q264=+25 ;1ER PUNTO 2º EJE
Q294=+25 ;1ER PUNTO 3ER EJE
Q320=0 ;DIST. SEGURIDAD
Q260=+50 ;ALTURA DE SEGURIDAD
Q305=0 ;Nº EN LA TABLA
1
X
Z
Q260
Q294
MP6140
+
Q320
1
Antes de la programación debe tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Entonces el TNC fija el punto de referencia en dicho eje.
