3 medir aut omáticament e las piezas – HEIDENHAIN iTNC 530 (340 420) Touch Probe Cycles Manual del usuario
Página 104
92
3 Ciclos de palpación para control automático de la pieza
3.3 Medir aut
omáticament
e las piezas
U
U
U
U
Eje de medición
Q272: Eje del plano de mecanizado,
en el que tiene lugar la medición:
1: Eje principal = eje de medición
2: Eje transversal = eje de medición
U
U
U
U

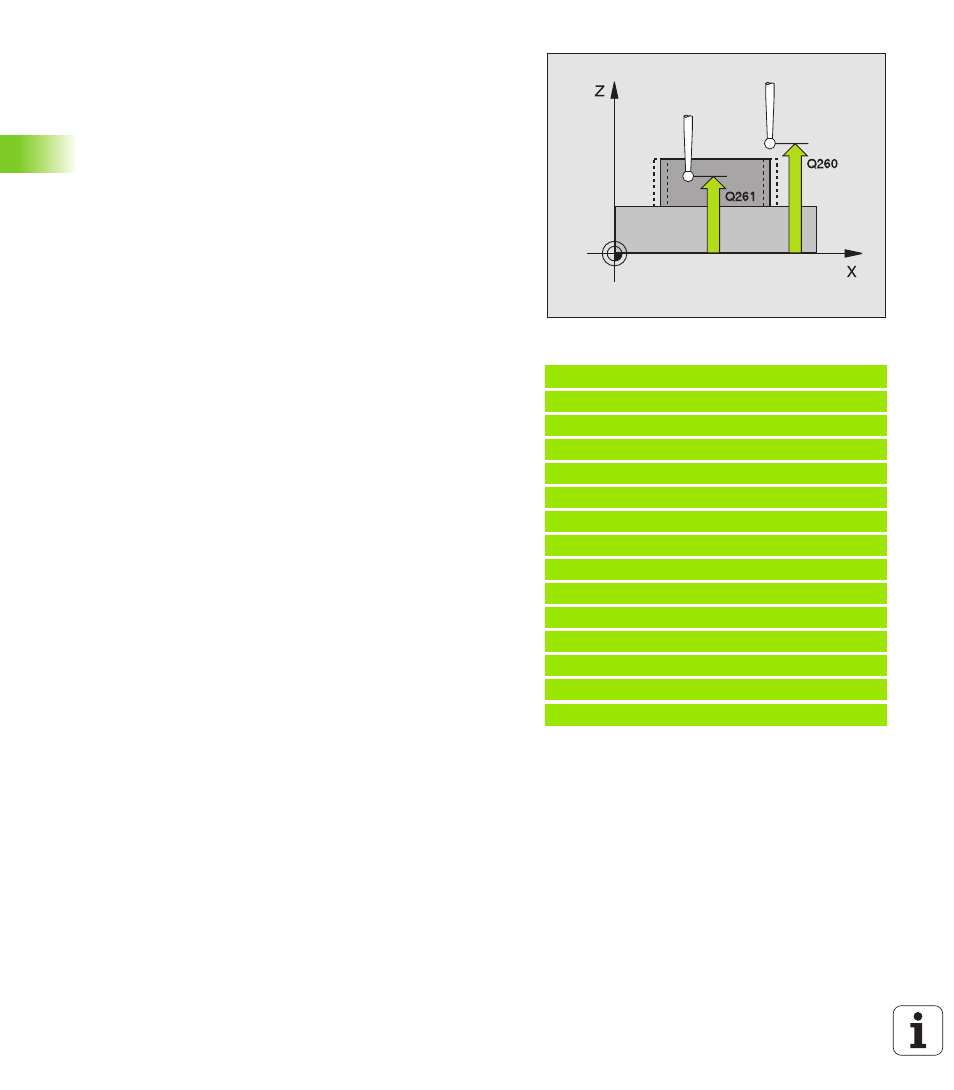

Altura de medición en el eje de palpación
Q261
(absoluto): coordenada del centro de la bola (=punto
de contacto) en el eje de palpación, en el que tiene
lugar la medición
U
U
U
U
Distancia de seguridad
Q320 (incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
U
U
U
U
Longitud nominal
Q311: valor nominal de la longitud
a medir
U
U
U
U
Medida máxima
Q288: máxima longitud admisible
U
U
U
U
Medida mínima
Q289: longitud mínima admisible
U
U
U
U
Registro de medición
Q281: Determina si el TNC
debe crear un registro de medición:
0: no crear un registro de medida
1: crear un registro de medida: El TNC memoriza el
fichero de registro TCHPR426.TXT en el mismo
directorio en el que está memorizado el programa de
medición
U
U
U
U
Parada del pgm con error de tolerancia
Q309:
determinar si al sobrepasarse la tolerancia se
interrumpe la ejecución del programa y se emite un
error:
0: no interrumpir el programa, no emitir aviso de error
1: interrumpir el programa, emitir aviso de error
U
U
U
U
Nº de hta. para la supervisión
Q330: determinar si
el TNC realiza la supervisión de la hta. (véase
„Supervisión de herramientas” en página 72)
0: supervisión inactiva
>0: nº de hta. en la tabla de htas. TOOL.T
Ejemplo: Frases NC
5 TCH PROBE 426 MEDIR ISLA EXTERIOR
Q263=+50 ;1ER PUNTO 1ER EJE
Q264=+25 ;1ER PUNTO 2º EJE
Q265=+50 ;2º PUNTO 1ER EJE
Q266=+85 ;2º PUNTO 2º EJE
Q272=2 ;EJE DE LA MEDICION
Q261=-5 ;ALTURA DE LA MEDICION
Q320=0 ;DIST. SEGURIDAD
Q260=+20 ;ALTURA DE SEGURIDAD
Q311=45 ;LONGITUD NOMINAL
Q288=45 ;TAMAÑO MAXIMO
Q289=44,95 ;TAMAÑO MINIMO
Q281=1 ;PROTOCOLO MEDIDA
Q309=0 ;PARO DEL PGM SI ERROR
Q330=0 ;NUMERO DE HTA.
