26 3 Ciclos de palpación para control automático de la pieza
3.1 Registr
a
r aut
o
máticament
e la posición inclinada de la pieza
3.1 Registrar automáticamente la
posición inclinada de la pieza
Resumen
El TNC dispone de cinco ciclos con los cuales registrar y compensar
una posición inclinada de la pieza. Además es posible volver a fijar un
giro básico con el ciclo 404:
Rasgos comúnes de los ciclos de palpación para
registrar la inclinación de la pieza

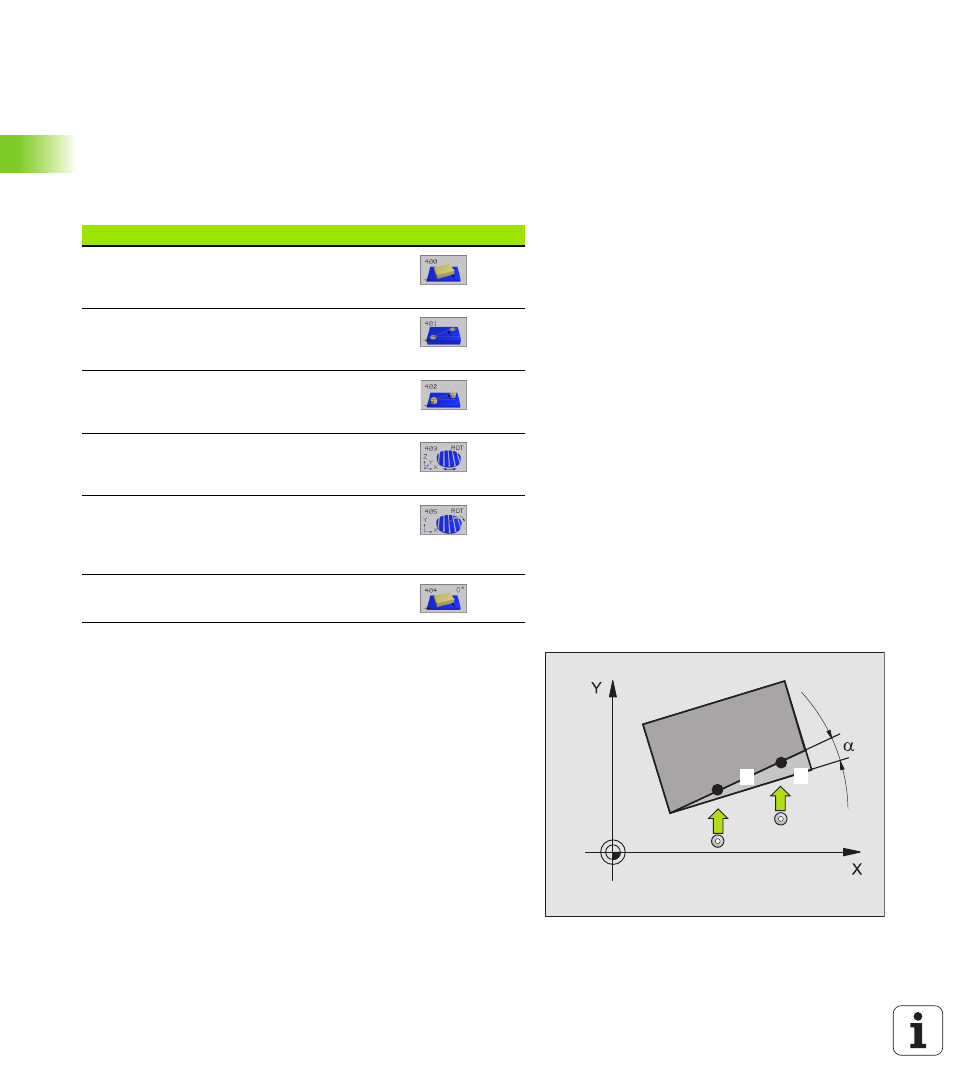

En los ciclos 400, 401 y 402 se puede determinar mediante el
parámetro Q307 ajuste previo de un giro básico, si el resultado de
la medición debe corregirse según un ángulo conocido (véase la figura
de la derecha). De esta forma se puede medir el giro básico en
cualquier recta
1 de la pieza y realizar la referencia a la dirección 0° 2
propiamente dicha.
Ciclo Softkey
400 AJUSTE BÁSICO adquisición automática
mediante dos puntos, compensación mediante
el ajuste básico
401 ROT 2 TALADROS Registro automático
mediante dos taladros, compensación mediante
la función del giro básico
402 ROT 2 ISLAS Registro automático mediante
dos islas, compensación mediante la función del
giro básico
403 ROT MEDIANTE EJE GIRATORIO Registro
automático mediante dos puntos, compensación
mediante la función ajuste básico
405 ROT MEDIANTE EJE C orientación
automática de un descentramiento angular entre
un punto medio del taladro t el eje Y positivo,
compensación mediante giro de la mesa circular
404 FIJAR AJUSTE BÁSICO fijar un ajuste básico
cualquiera
1 2
