50

3 Ciclos de palpación para control automático de la pieza

3.2 Fijar aut

o

máticament

e punt

os de r

e

fe

re

ncia

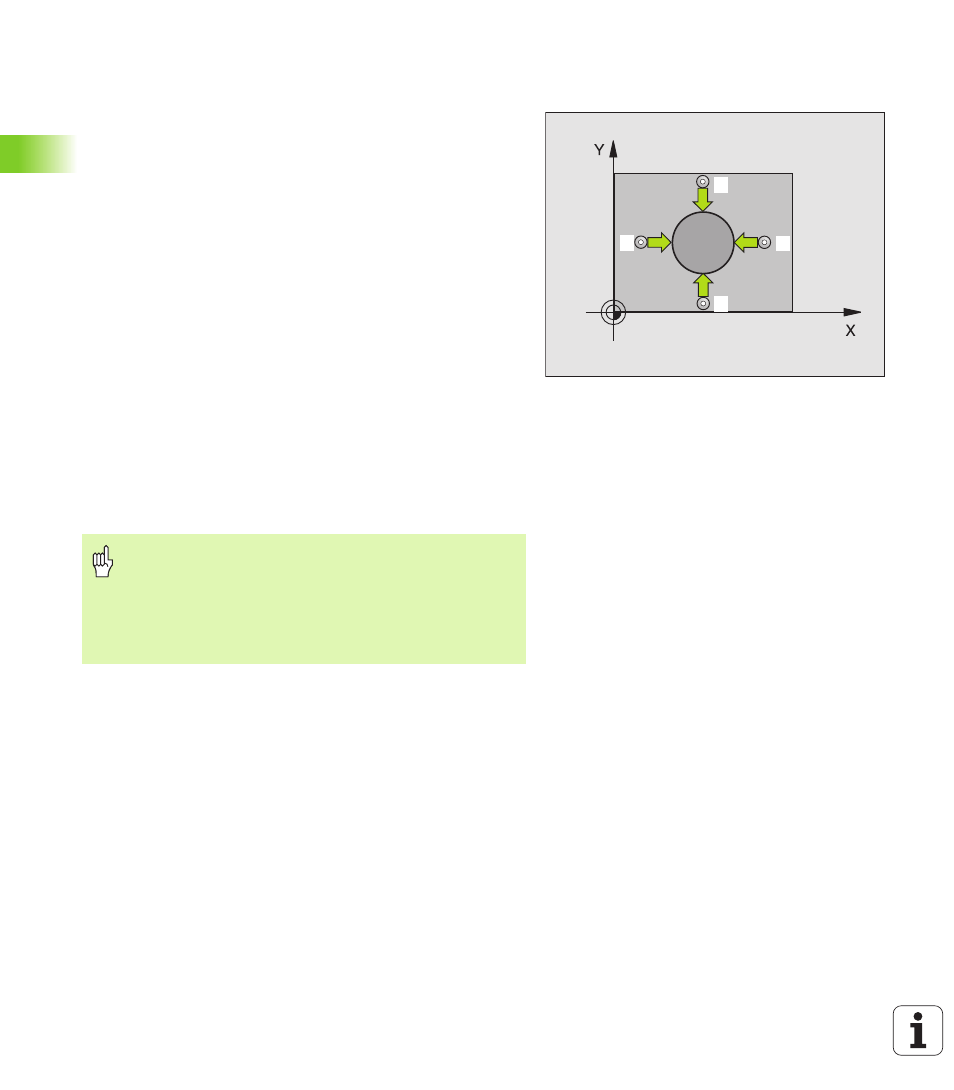

PUNTO DE REF CÍRCULO EXTERIOR (ciclo
palpador 413, DIN/ISO: G413)

El ciclo de palpación 413 calcula el centro de la isla circular y fija dicho
centro como punto de referencia. Si se desea, el TNC también puede
escribir el punto central en una tabla de puntos cero.

1

El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7)
al punto de palpación
programado

1

. El TNC calcula los puntos de palpación según las

indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140

2

A continuación el palpador se desplaza de forma circular a la altura
de medición o a la altura medición programada y ejecuta el primer
proceso de palpación con avance de palpación (MP6120 o
MP6360). El TNC determina automáticamente la dirección de
palpación en relación al ángulo inicial programado

3

A continuación el palpador se desplaza de forma circular a la altura
de medición o a la altura de seguridad, y allí realiza la segunda
palpación

2

4

El TNC posiciona el palpador al punto de palpación

3

y después al

punto de palpación

4

y allí realiza el tercer o cuarto proceso de

palpación

5

A continuación el TNC retira el palpador a la altura de seguridad y
fija el punto de referencia en el centro de la cajera o escribe las
coordenadas del centro de la cajera en la tabla de puntos cero
activada

3

2

1

4

Antes de la programación debe tenerse en cuenta

Para evitar que el palpador colisione con la pieza, deberá
indicarse el diámetro nominal de la cajera (taladro) mayor
a lo estimado.

Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
