3 Ciclos de palpación para control automático de la pieza
3.3 Medir aut
omáticament
e las piezas
U
U
U
U
Centro 1er eje
Q273 (valor absoluto): centro del
taladro en el eje principal del plano de mecanizado
U
U
U
U
Centro 2º eje
Q274 (valor absoluto): centro del
taladro en el eje transversal del plano de mecanizado
U
U
U
U
Diámetro nominal
Q262: introducir el diámetro del
taladro
U
U
U
U
Angulo inicial
Q325 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el primer
punto de palpación
U
U
U
U
Paso angular
Q247 (incremental): ángulo entre dos
puntos de medida. el signo determina la dirección del
plano de mecanizado (- = sentido horario). Si se
quieren medir arcos de círculo, deberá programarse
un paso angular menor a 90°
U
U
U
U
Altura de medición en el eje de palpación
Q261
(absoluto): coordenada del centro de la bola (=punto
de contacto) en el eje del palpador, en el que tiene
que tener lugar la medición
U
U
U
U
Distancia de seguridad
Q320 (incremental):
distancia adicional entre el punto de medición y la
bola de palpación. Q320 se suma al valor del MP6140
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
U
U
U
U
Desplazamiento a la altura de seguridad
Q301:
determinar el desplazamiento del palpador entre los
puntos de medición:
0: desplazar entre puntos de medida a la altura de
medición
1: desplazar entre puntos de medida a la altura de
seguridad
U
U
U
U
Medida máxima del taladro
Q275: máximo diámetro
admisible del taladro (cajera circular)
U
U
U
U
Medida mínima del taladro
Q276: diámetro mínimo
admisible del taladro (cajera circular)
U
U
U
U
Valor de tolerancia centro 1er eje
Q279:
desviación de posición admisible en el eje principal
del plano de mecanizado
U
U
U
U
Valor de tolerancia centro 2º eje
Q280: desviación
de posición admisible en el eje transversal del plano
de mecanizado

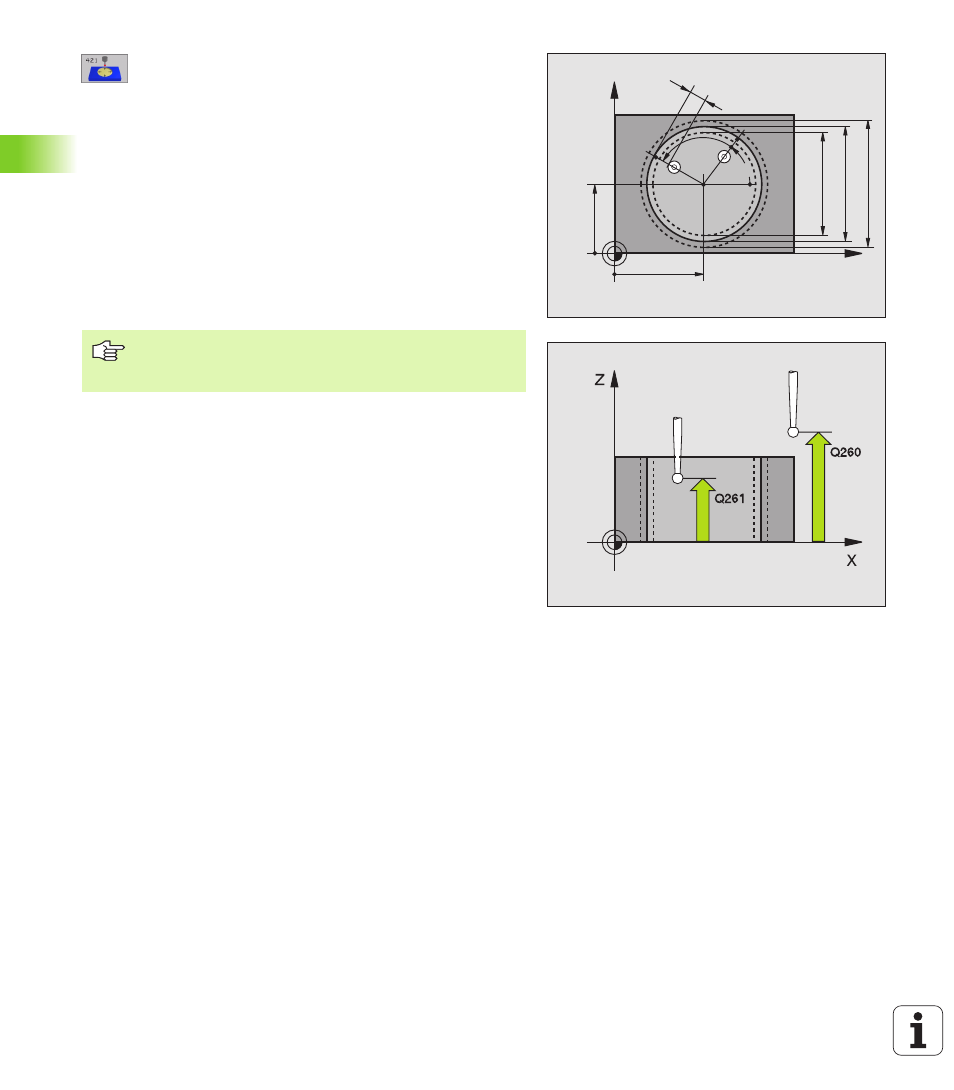

X
Y
Q274
±Q280
Q273
±Q279
Q276
Q325
Q247
Q262
Q275
MP6140
+
Q320
Cuanto menor sea el paso angular programado, más
imprecisas seran las medidas del taladro calculadas por el
TNC. Valor de introducción mínimo: 5°.
