14 2 Ciclos de palpación en los modos de funcionamiento Manual y El. volante
2.2 Calibr
a
r palpador digital
Calibración del radio activa y ajuste de la
desviación del palpador
Normalmente el eje del palpador no coincide exactamente con el eje
del cabezal. La función de calibrado registra el desplazamiento entre el
eje de palpación y el eje del cabezal. y lo iguala por cálculo.
Con esta función el palpador 3D gira 180°. El giro lo ejecuta una
función auxiliar que determina el constructor de la máquina en el
parámetro MP6160.
La medición de la desviación del palpador se realiza después de
calibrar el radio de la bola de palpación.

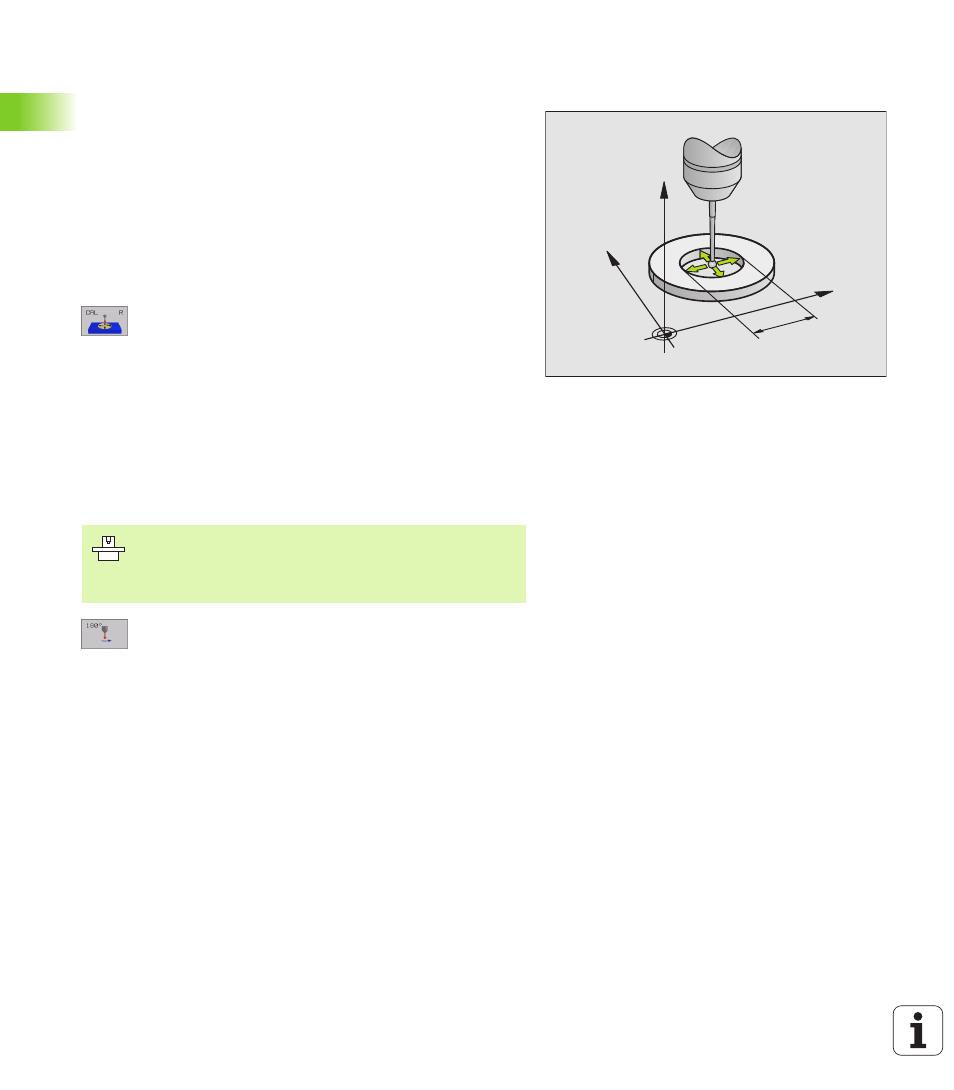

U U U U Posicionar la bola de palpación en funcionamiento manual en el
interior del anillo de ajuste
U U U U Seleccionar la función de calibración para el radio de la
bola de palpación y la desviación media del palpador:
pulsar la softkey CAL. R
U U U U Seleccionar el eje de la hta. e introducir el radio del
anillo de ajuste
U U U U Palpación: Accionar 4 veces el pulsador externo de
arranque START. El palpador 3D palpa en cada
dirección de los ejes una posición del interior del anillo
y calcula el radio activo de la bola de palpación.
U U U U Si se quiere cancelar ahora la función de calibración,
se pulsa la softkey FIN
U U U U Determinar la desviaciónmedia de la bola de
palpación: pulsar la softkey 180°. El TNC gira el
palpador 180°
U U U U Palpación: Accionar 4 veces el pulsador externo de
arranque START. El palpador 3D palpa en cada
dirección de los ejes una posición del interior del anillo
y calcula la desviación del palpador
Y
X
Z
10
Para determinar la desviación de centros de la bola de
palpación, el TNC debe estar preparado por el constructor
de la máquina. ¡Rogamos consulten el manual de su
máquina!
