HEIDENHAIN iTNC 530 71
3.3 Medir aut
omáticament
e las piezas
Resultados de medición en parámetros Q
Los resultados de medición del ciclo de palpación correspondiente los
determina el TNC en los parámetros que actúan de forma global Q150
a Q160. Las desviaciones del valor nominal están memorizadas en los
parámetros Q161 a Q166. Deberá tenerse en cuenta la tabla de los
parámetros de resultados, que aparece en cada descripción del ciclo.

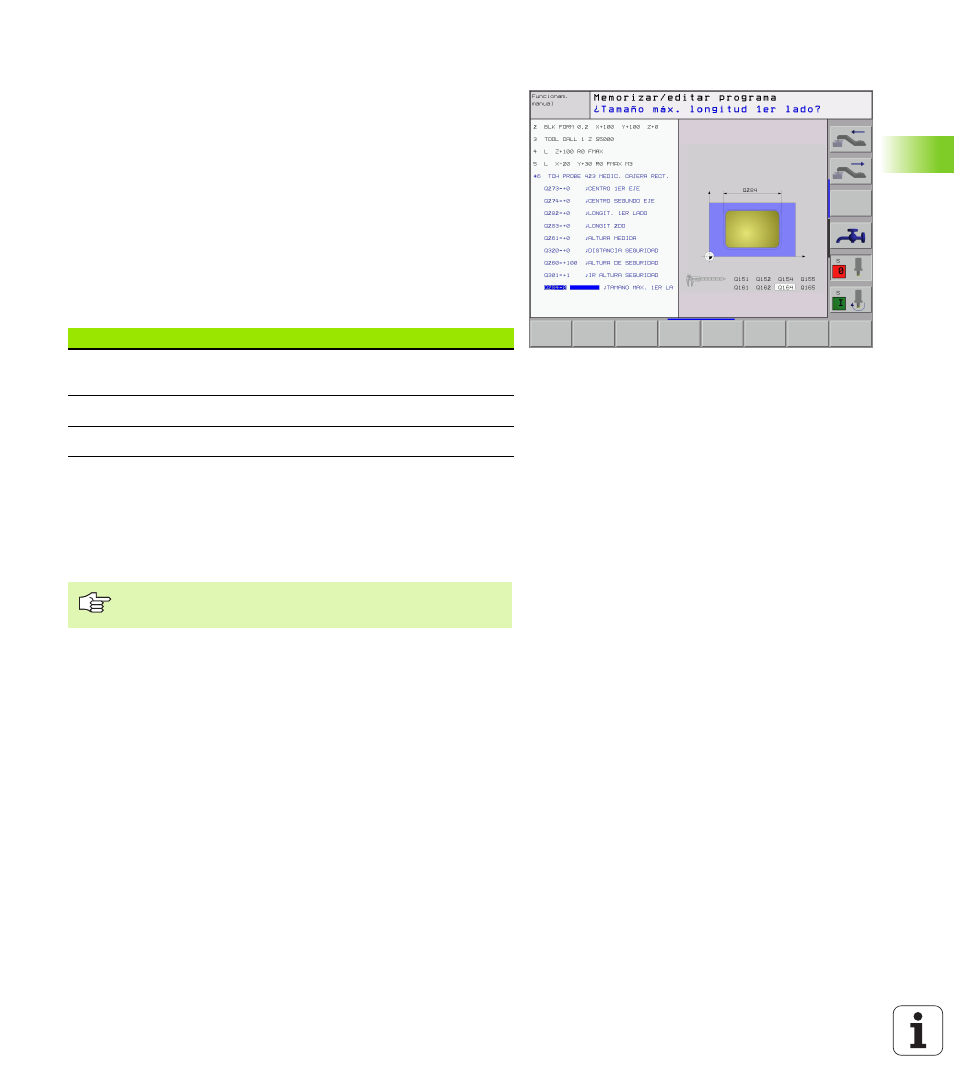

Además el TNC visualiza en la figura auxiliar de la definición del ciclo
correspondiente, los parámetros con los resultados (véase fig. arriba
dcha.).
Estado de la medición
En algunos ciclos se puede ver el estado de la medición mediante los
parámetros Q180 a Q182 que actúan de forma global:
Cuando ino de los valores de la medición está fuera de tolerancia, el
TNC fija el registro de mecanizado posterior o rechazo. Para
determinar qué resultado de medida se encuentra fuera de la
tolerancia, tener en cuenta el registro de medida, o comprobar los
resultados de medida correspondientes (Q150 a Q160) en sus valores
límite.
Supervisión de la tolerancia
En la mayoría de los ciclos para la comprobación de piezas el TNC
puede realizar una supervisión de la tolerancia. Para ello deberán
definirse los valores límite precisos en la definición del ciclo. Si no se
desea realizar ninguna supervisión de la tolerancia, se fija este
parámetro a 0 (= valor predeterminado)
Estado de la medición Valor del parámetro
Los valores de medida se encuentran
dentro de la tolerancia Q180 = 1
Se precisa mecanizar de nuevo Q181 = 1
Rechazada Q182 = 1
El TNC fija las marcas de estados incluso cuando no se
introduce ninguna tolerancia o cota máxima/mínima.
