HEIDENHAIN iTNC 530 45
3.2 Fijar aut
o
máticament
e punt
os de r
e
fe
re
ncia

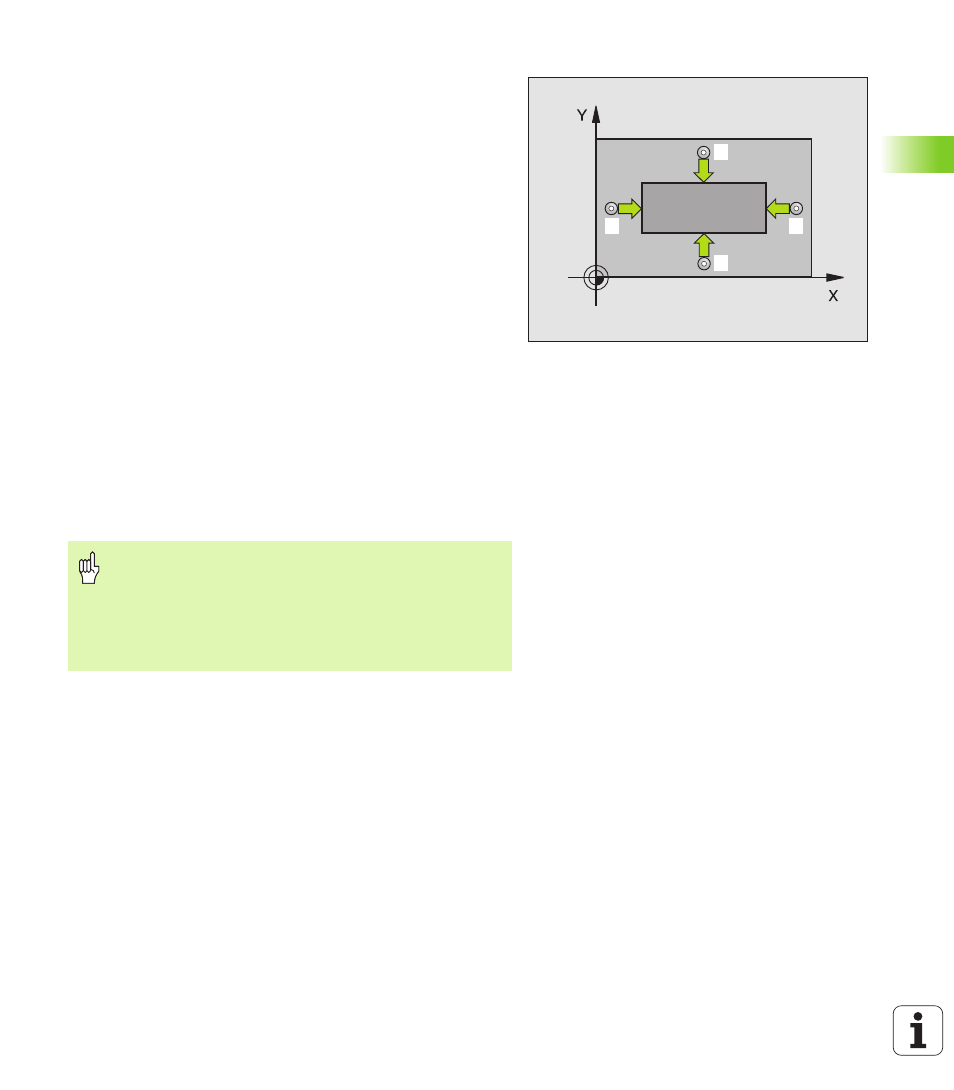

PUNTO DE REFERENCIA RECTÁNGULO
EXTERIOR (ciclo de palpación 411, DIN/ISO:
G411)
Con el ciclo de palpación 411 se calcula el centro de una isla
rectangular y se fija dicho centro como punto de referencia. Si se
desea, el TNC también puede escribir el punto central en una tabla de
puntos cero.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al punto de palpación
programado
1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de medición dada
y lleva a cabo el primer proceso de palpación con avance de
palpación (MP6120 o MP6360)
3 A continuación el palpador se desplaza paralelo al eje a la altura de
medición o lineal a la altura de seguridad al siguiente punto de
palpación
2 y lleva a cabo el segundo proceso de palpación
4 El TNC posiciona el palpador al punto de palpación 3 y después al
punto de palpación 4 y allí realiza el tercer o cuarto proceso de
palpación
5 Para finalizar el TNC retrocede el palpador a la altura de seguridad
y fija el punto de referencia en el centro de la isla o escribe las
coordenadas del centro de la isla en la tabla de puntos cero
activada
Antes de la programación debe tenerse en cuenta
Para evitar una colisión entre el palpador y la pieza se
programan la longitud del lado 1 y del lado 2 de la isla con
valores mayores a los estimados.
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
4
1 3
2
