PUNTO DE REFERENCIA ESQUINA EXTERIOR
(ciclos de palpación 414, DIN/ISO: G414)

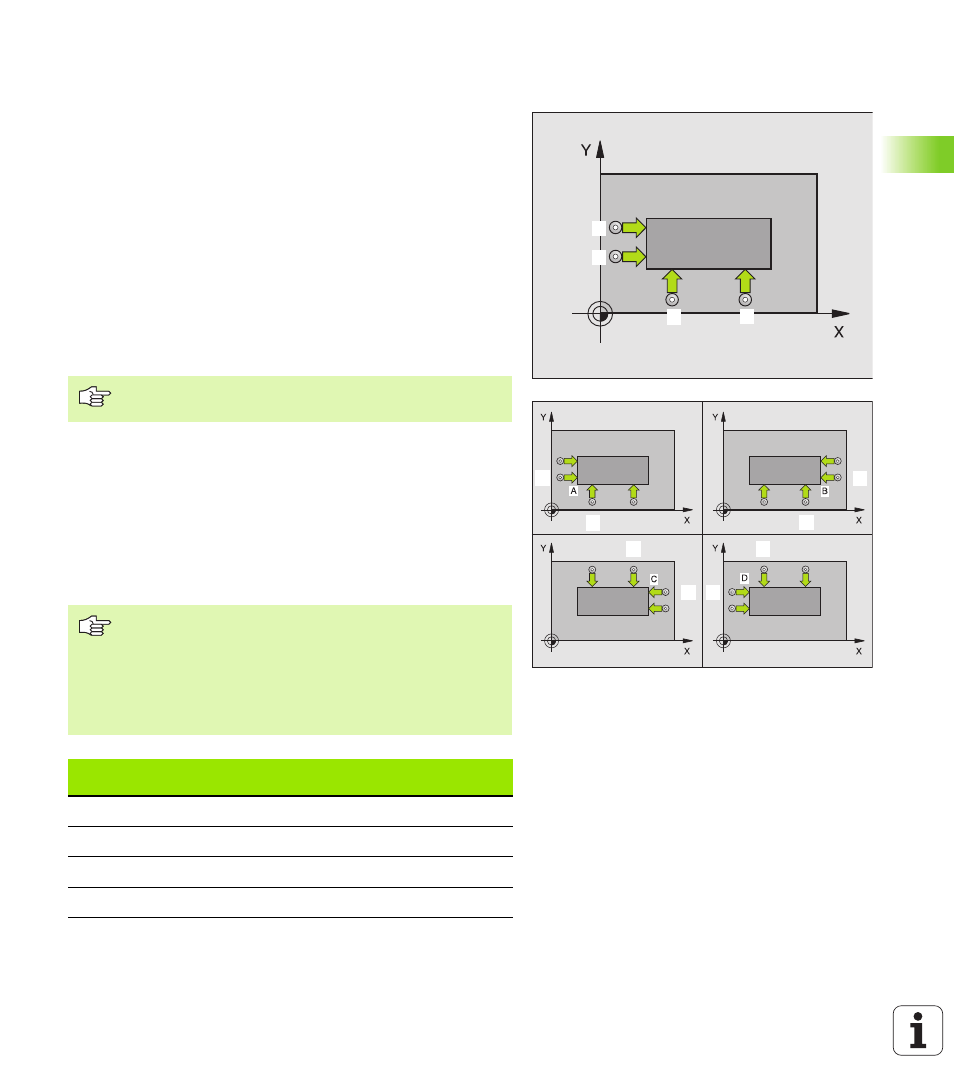

Con el ciclo de palpación 414 se calcula el punto de intersección de
dos rectas y se fija dicho punto de intersección como punto de
referencia. Si se desea, el TNC también puede escribir el punto de
intersección en una tabla de puntos cero.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al primer punto de palpación
1 (véase la figura arriba a la derecha). Para ello, el TNC desplaza el
palpador según la distancia de seguridad en la dirección de
desplazamiento opuesta a la que le corresponde
2 A continuación el palpador se desplaza a la altura de medición dada
y lleva a cabo el primer proceso de palpación con avance de
palpación (MP6120 o MP6360). El TNC determina
automáticamente la dirección de palpación en relación al 3er punto
de medición
3 A continuación el palpador se desplaza al siguiente punto de
palpación
2 y realiza la segunda palpación.
4 El TNC posiciona el palpador al punto de palpación 3 y después al
punto de palpación 4 y allí realiza el tercer o cuarto proceso de
palpación
5 Para finalizar el TNC hace retroceder de nuevo el palpador a la
altura de seguridad y fija el punto de referencia en el punto de corte
de las rectas medidas o escribe las coordenadas del punto de corte
en la tabla de punto cero activa
1 2
4
3
3
1
1
3 3
1
1
3
El TNC mide siempre la primera recta en dirección del eje
transversal del plano de mecanizado.
Antes de la programación debe tenerse en cuenta
Mediante la posición de los puntos de medición 1 y 3 se
determina la esquina en la que el TNC fija el punto de
referencia (ver fig. central dcha y tabla siguiente).
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Esqu
ina
Condición X Condición Y
A X1 mayor a X3 Y1 menor a Y3
B X1 menor a X3 Y1 menor a Y3
C X1 menor a X3 Y1 mayor a Y3
D X1 mayor a X3 Y1 mayor a Y3
