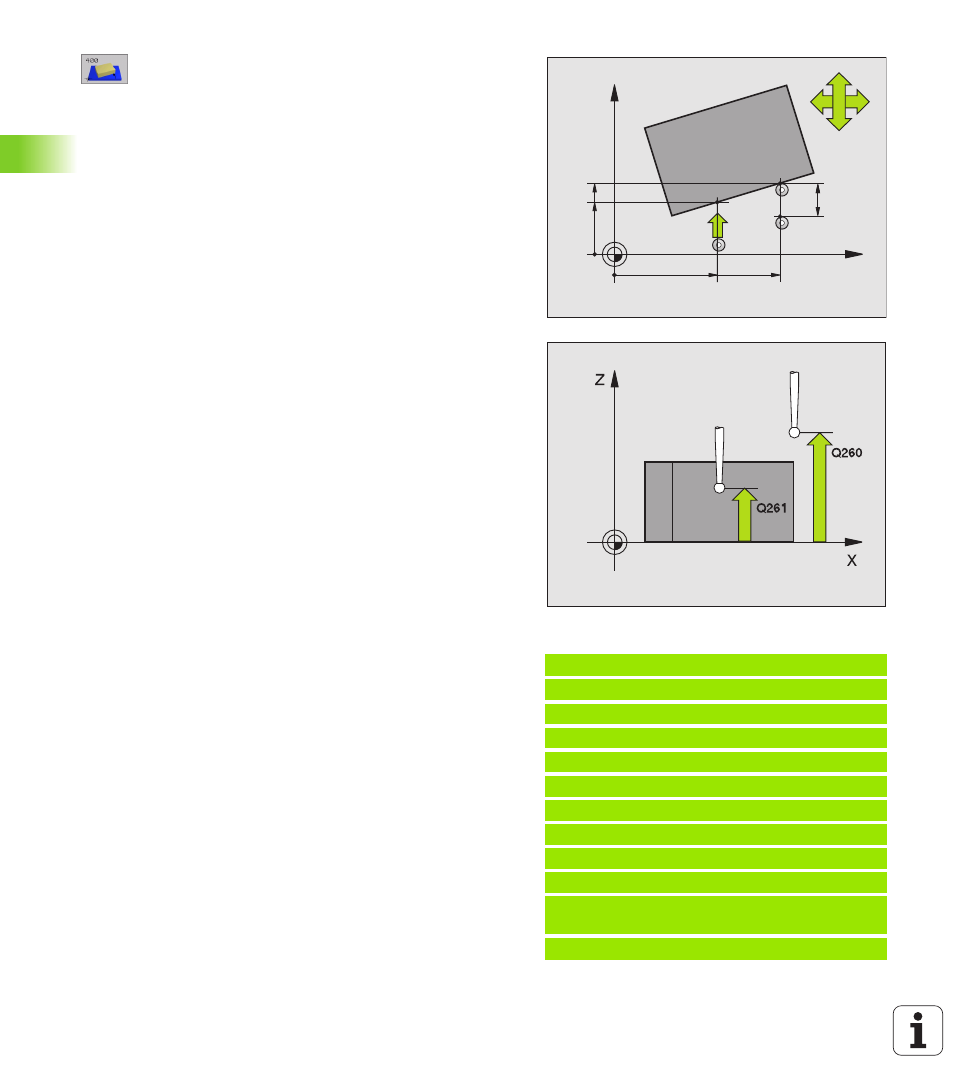

3 Ciclos de palpación para control automático de la pieza
3.1 Registr
a
r aut
o
máticament
e la posición inclinada de la pieza
U
U
U
U
1er punto de medición del 1er eje
Q263 (valor
absoluto): coordenada del primer punto de palpación
en el eje principal del plano de mecanizado
U
U
U
U
1er punto de medición del 2º eje
Q264 (valor
absoluto): coordenada del primer punto de palpación
en el eje transversal del plano de mecanizado
U
U
U
U
2º punto de medición del 1er eje
Q265 (valor
absoluto): coordenada del segundo punto de
palpación en el eje principal del plano de mecanizado
U
U
U
U
2º punto de medición del 2º eje
Q266 (valor
absoluto): coordenada del segundo punto de
palpación en el eje transversal del plano de
mecanizado
U
U
U
U
Eje de medición
Q272: Eje del plano de mecanizado,
en el que se ha de llevar a cabo la medición:
1:Eje principal = eje de medición
2:Eje auxiliar = eje de medición
U
U
U
U
Dirección de desplazamiento 1
Q267: dirección
según la cual el palpador se aproxima a la pieza:
-1: Dirección de desplazamiento negativa
+1: Dirección de desplazamiento positiva
U
U
U
U
Altura de medición en el eje de palpación
Q261
(absoluto): coordenada del centro de la bola (=punto
de contacto) en el eje de palpación, en el que se ha
de llevar a cabo la medición
U
U
U
U
Distancia de seguridad
Q320 (incremental):
distancia adicional entre el punto de medición y la bola
del palpador. Q320 se suma al valor del MP6140
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
U
U
U
U
Desplazamiento a altura de seguridad
Q301:
determinar, cómo desplazar el palpador entre los
puntos de medición:
0: desplazar entre puntos de medida a la altura de
medición
1: Desplazarse entre puntos de medición a la altura de
seguridad
U
U
U
U
Preajuste del giro básico
Q307 (valor absoluto):
cuando la inclinación que se va a medir no se refiere
al eje principal, sino a una recta cualquiera, se
introduce el ángulo de la recta de referencia.
Entonces el TNC calcula para el giro básico la
diferencia entre el valor medido y el ángulo de las
rectas de referencia.
Ejemplo: Frases NC
5 TCH PROBE 400 GIRO BASICO
Q263=+10 ;1ER PUNTO 1ER EJE
Q264=+3,5 ;1ER PUNTO 2º EJE
Q265=+25 ;2º PUNTO 1ER EJE
Q266=+2 ;2º PUNTO 2º EJE
Q272=2 ;EJE DE LA MEDICION
Q267=+1 ;DIRECCION DE DESPLAZAMIENTO
Q261=-5 ;ALTURA DE LA MEDICION
Q320=0 ;DIST. SEGURIDAD
Q260=+20 ;ALTURA DE SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEGURI-
DAD
Q307=+0 ;AJUSTE PREVIO GIRO BASICO
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
–
+
Q267
MP6140
+
Q320
