HEIDENHAIN iTNC 530 57
3.2 Fijar aut
o
máticament
e punt
os de r
e
fe
re
ncia

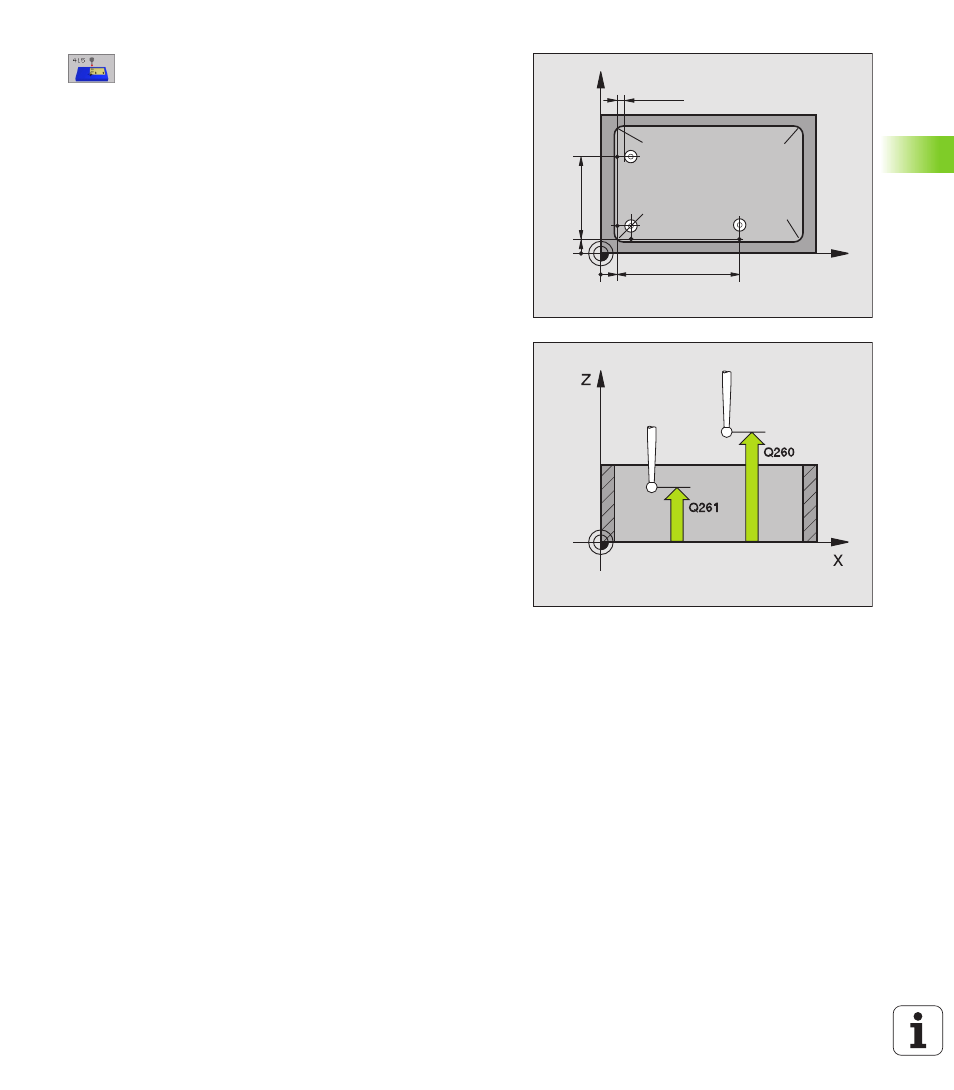

U U U U 1er punto de medición del 1er eje Q263 (valor
absoluto): coordenada del primer punto de palpación
en el eje principal del plano de mecanizado
U U U U 1er punto de medición del 2º eje Q264 (valor
absoluto): coordenada del primer punto de palpación
en el eje transversal del plano de mecanizado
U U U U Distancia 1er eje Q326 (incremental): distancia
entre el primer y el segundo punto de medida en el
eje principal del plano de mecanizado
U U U U Distancia 2º eje Q327 (incremental): distancia entre
el tercer y el cuarto punto de medida en el eje
transversal del plano de mecanizado
U U U U Esquina Q308: número de la esquina en la cual se fija
el punto de referencia
U U U U Altura de medición en el eje del palpador Q261
(absoluto): coordenada del centro de la bola (=punto
de contacto) en el eje de palpación en el que tiene
lugar la medición
U U U U Distancia de seguridad Q320 (incremental):
distancia adicional entre el punto de medida y la bola
del palpador. Q320 se suma al valor del MP6140
U U U U Altura de seguridad Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
U U U U Desplazamiento a la altura de seguridad Q301:
determina el desplazamiento del palpador entre los
puntos de medida:
0: desplazarse entre puntos de medida a la altura de
medición
1: desplazarse entre puntos de medida a la altura de
seguridad
U U U U Realizar el giro básico Q304: determinar si el TNC
compensa la inclinación de la pieza mediante un giro
básico:
0: no realizar el giro básico
1: realizar un giro básico
X
Y
Q264
Q263
Q326
Q327 Q308=1 Q308=2
Q308=3 Q308=4
MP6140
+
Q320
