76 3 Ciclos de palpación para control automático de la pieza
3.3 Medir aut
omáticament
e las piezas U U U U Dirección de desplazamiento 1 Q267: dirección
según la cual el palpador se aproxima a la pieza:
-1: Dirección de desplazamiento negativa
+1: Dirección de desplazamiento positiva

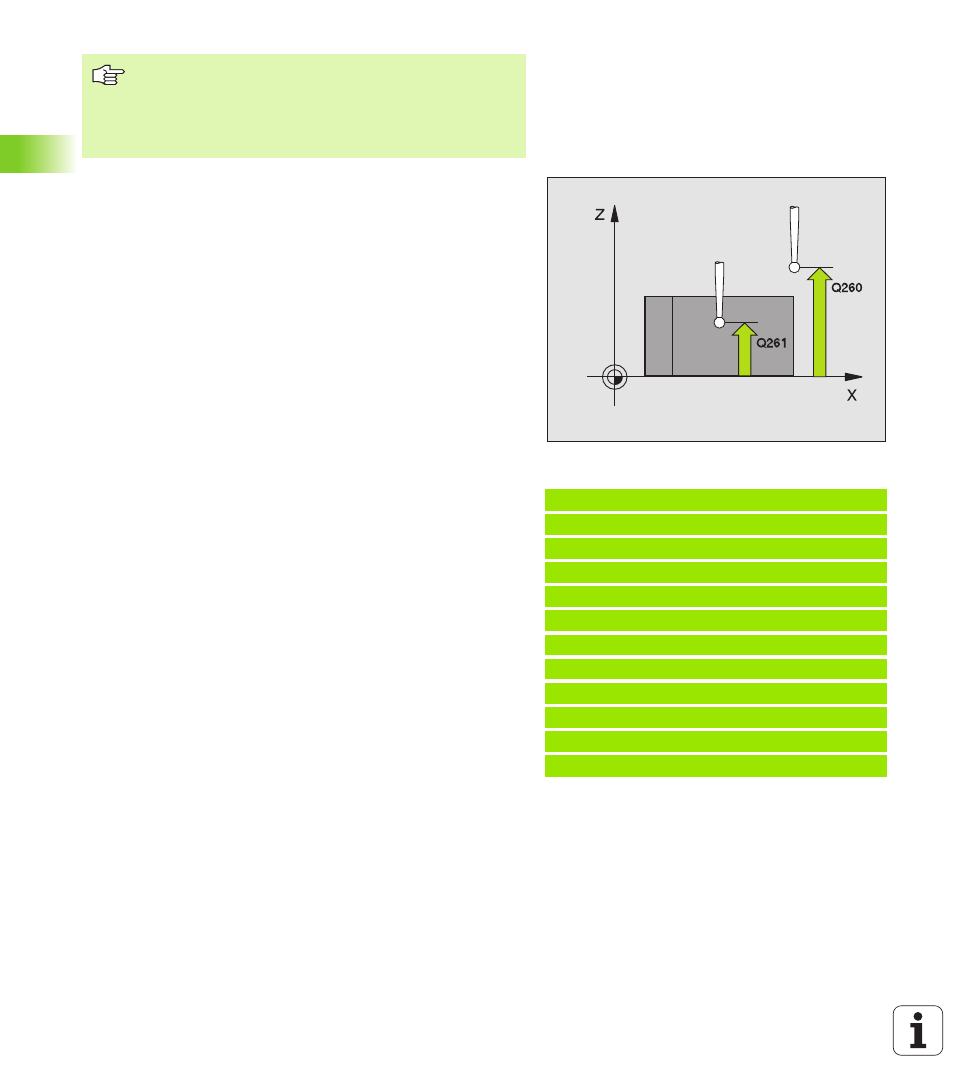

U U U U Altura de medida en el eje del palpador Q261
(absoluto): coordenadas del centro de la bola (=punto
de contacto) en el eje de palpación en el que tiene
lugar la medición
U U U U Distancia de seguridad Q320 (incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
U U U U Altura de seguridad Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
U U U U Desplazamiento a la altura de seguridad Q301:
determinar el desplazamiento del sistema de
palpación entre los puntos de medida:
0: desplazar entre puntos de medida a la altura de
medida
1: desplazar entre puntos de medida a la altura de
seguridad
U U U U Registro de medida Q281: determinar si el TNC debe
crear un registro de mediciones:
0: no crear un registro de mediciones
1: crear registro de mediciones: El TNC memoriza el
archivo de registro TCHPR420.TXT de forma
estándar en el directorio, en el que también se
encuentra memorizado el programa de medición
En el eje del palpador = tener en cuenta el eje de
medida:
Seleccionar Q263 igual a Q265, cuando el ángulo se mide
en dirección del eje A: seleccionar Q263 diferente de
Q265, cuando el ángulo se mide en dirección del eje B.
Ejemplo: Frases NC
5 TCH PROBE 420 MEDIR ANGULO
Q263=+10 ;1ER PUNTO 1ER EJE
Q264=+10 ;1ER PUNTO 2º EJE
Q265=+15 ;2º PUNTO 1ER EJE
Q266=+95 ;2º PUNTO 2º EJE
Q272=1 ;EJE DE LA MEDICION
Q267=-1 ;DIRECCION DE DESPLAZAMIENTO
Q261=-5 ;ALTURA DE LA MEDICION
Q320=0 ;DIST. SEGURIDAD
Q260=+10 ;ALTURA DE SEGURIDAD
Q301=1 ;DESPLAZ. A ALTURA SEGURIDAD
Q281=1 ;PROTOCOLO MEDIDA
