2.2 Calibrar palpador digital
Introducción
Hay que calibrar el palpador en los siguientes casos:
n Puesta en marcha
n Rotura del vástago
n Cambio del vástago
n Modificación del avance de palpación
n
Irregularidades, como p.ej., calentamiento de la máquina
En la calibración el TNC calcula la longitud „activa“ del vástago y el
radio „activo“ de la bola de palpación. Para la calibración del palpador
3D, se coloca un anillo de ajuste con altura y radio interior conocidos,
sobre la mesa de la máquina.

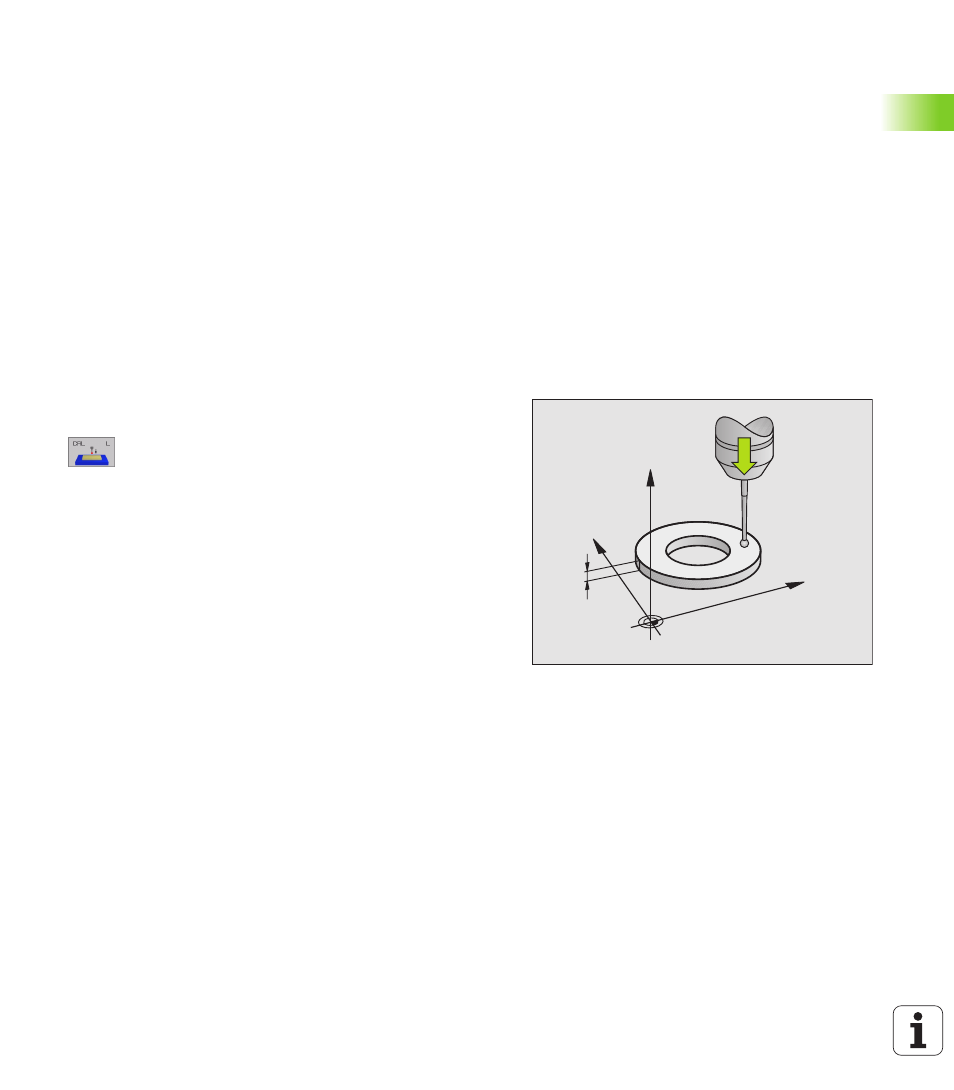

Calibración de la longitud activa
U U U U Fijar el punto de referencia en el eje del cabezal de tal manera que
la mesa de la máquina tenga el valor: Z=0.
U U U U Seleccionar la función de calibración para la longitud
de palpación: pulsar softkey FUNCIÓN DE
PALPACIÓN y CAL. L. El TNC visualiza una ventana
de menú con ventanas de introducción
U U U U Introducir el eje de la herramienta (tecla del eje)
U U U U Punto de referencia: introducir la altura del anillo de
ajuste
U U U U Los puntos de menú radio de la bola y longitud activa
no necesitan ninguna entrada
U U U U Desplazar el palpador sobre la superficie del anillo de
ajuste
U U U U Si es necesario, modificar la dirección de
desplazamiento: seleccionar mediante softkey o
teclas de dirección
U U U U Palpar superficie: pulsar la tecla externa START
5
Y
X
Z
