56 3 Ciclos de palpación para control automático de la pieza
3.2 Fijar aut
o
máticament
e punt
os de r
e
fe
re
ncia
PUNTO DE REFERENCIA ESQUINA INTERIOR
(ciclo de palpador 415, DIN/ISO: G415)
Con el ciclo de palpación 415 se calcula el punto de intersección de
dos rectas y se fija dicho punto de intersección como punto de
referencia. Si se desea, el TNC también puede escribir el punto de
intersección en una tabla de puntos cero.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al primer punto de palpación

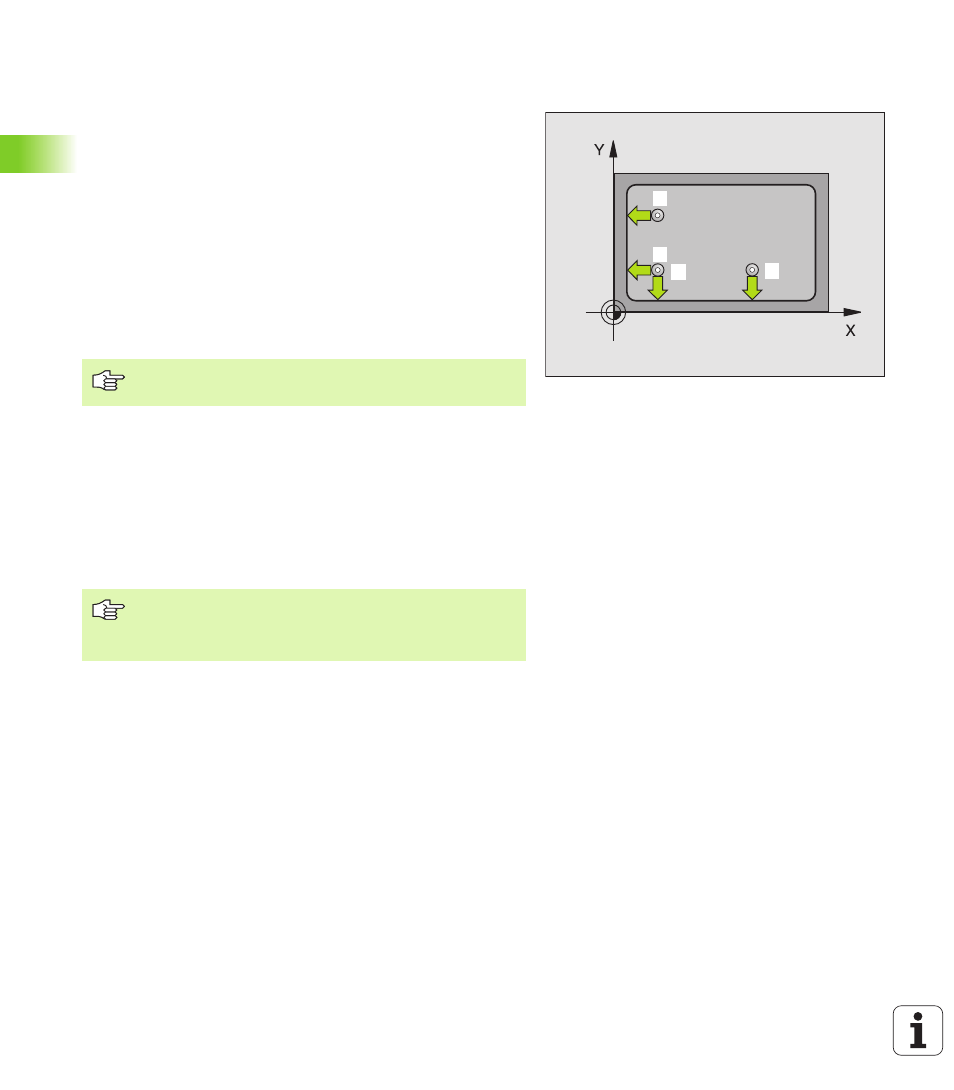

1 (véase la fig. arriba a la dcha.), definido en el ciclo. Para ello, el
TNC desplaza el palpador según la distancia de seguridad en la
dirección de desplazamiento opuesta a la que le corresponde
2 A continuación el palpador se desplaza a la altura de medición
programada y lleva a cabo el primer proceso de palpacion con
avance de palpación (MP6120 o MP6360). La dirección de
palpación resulta del número que identifica la esquina.
3 A continuación el palpador se desplaza al siguiente punto de
palpación
2 y realiza la segunda palpación.
4 El TNC posiciona el palpador al punto de palpación 3 y después al
punto de palpación 4 y allí realiza el tercer o cuarto proceso de
palpación
5 Para finalizar el TNC hace retroceder el palpador de nuevo a la
altura de seguridad y fija el punto de referencia en el punto de corte
de las rectas medidas o escribe las coordenadas del los punto de
corte en la tabla de punto cero activa
4
3
1 2
El TNC mide siempre la primera recta en dirección al eje
transversal del plano de mecanizado.
Antes de la programación debe tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
