HEIDENHAIN iTNC 530
65
3.2 Fijar aut
o
máticament
e punt
os de r
e
fe
re
ncia

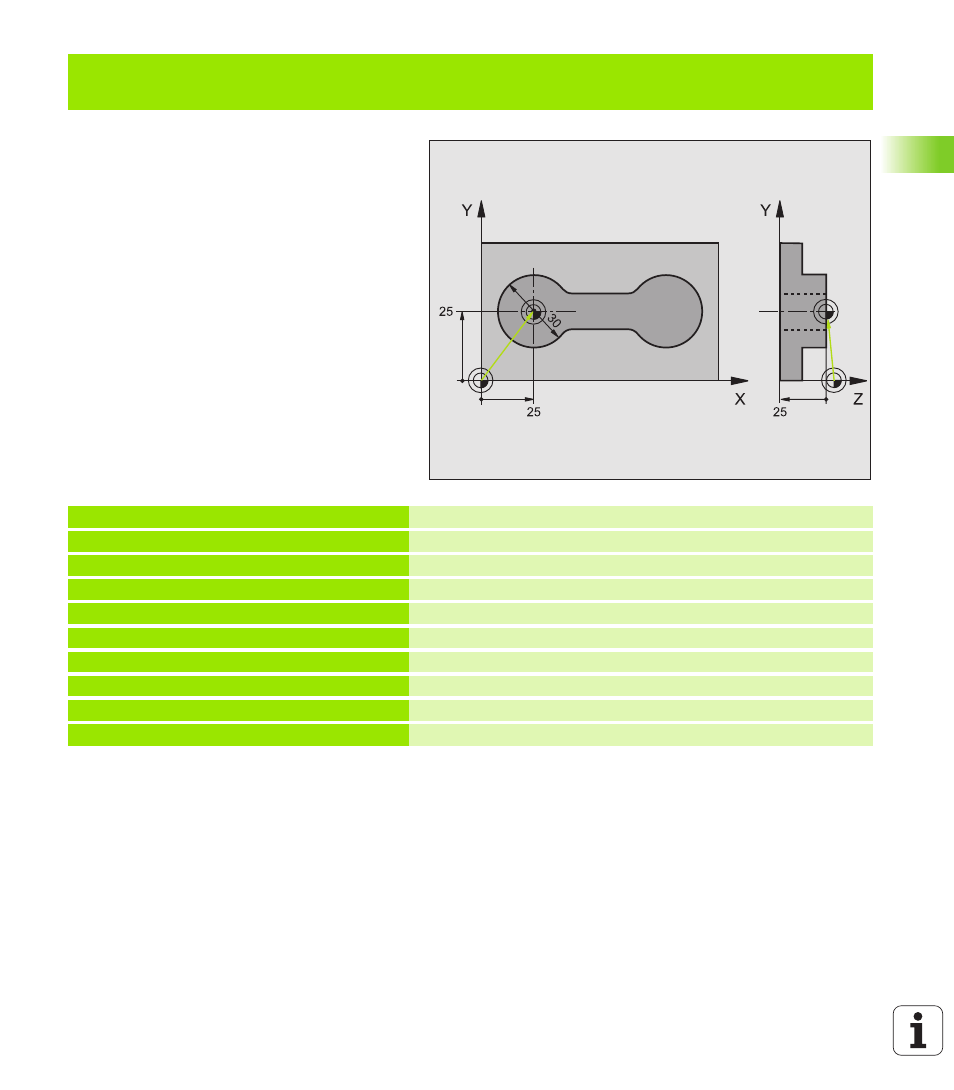

Ejemplo: Fijar el punto de ref. en la arista superior de la pieza y en el centro de un seg-
mento del círculo
0 BEGIN PGM CYC413 MM
1 TOOL CALL 0 Z
Llamada a la herramienta 0 para determinar el eje de palpación
2 TCH PROBE 417 PTO. REF. EJE PALPACION
Definición del ciclo para la fijación del punto de ref. en el eje de palpación
Q263=+25 ;1ER PUNTO 1ER EJE
Punto de palpación: Coordenada X
Q264=+25 ;1ER PUNTO 2º EJE
Punto de palpación: Coordenada Y
Q294=+25 ;1ER PUNTO 3ER EJE
Punto de palpación: Coordenada Z
Q320=2 ;DIST. SEGURIDAD
Distancia de seguridad adicional a MP6140
Q260=+20 ;ALTURA DE SEGURIDAD
Altura sobre la cual se desplaza el eje de palpación sin colisionar
Q305=0 ;Nº EN LA TABLA
Fijar la visualización
Q333=+0 ;PTO. DE REF.
Fijar el eje del palpador a 0
