18
2 Ciclos de palpación en los modos de funcionamiento Manual y El. volante
2.4 Fijar punt
o de r
e
fe
re
ncia con los palpador
es 3D
2.4 Fijar punto de referencia con los
palpadores 3D
Introducción
Las funciones para la fijación del punto de referencia en la pieza, se
seleccionan con las siguientes softkeys:
n
Fijar el punto de referencia en un eje cualquiera con PALPAR POS
n
Fijar una esquina como punto de referencia con PALPAR P
n
Fijar punto central del círculo como punto de referencia con
PALPAR CC

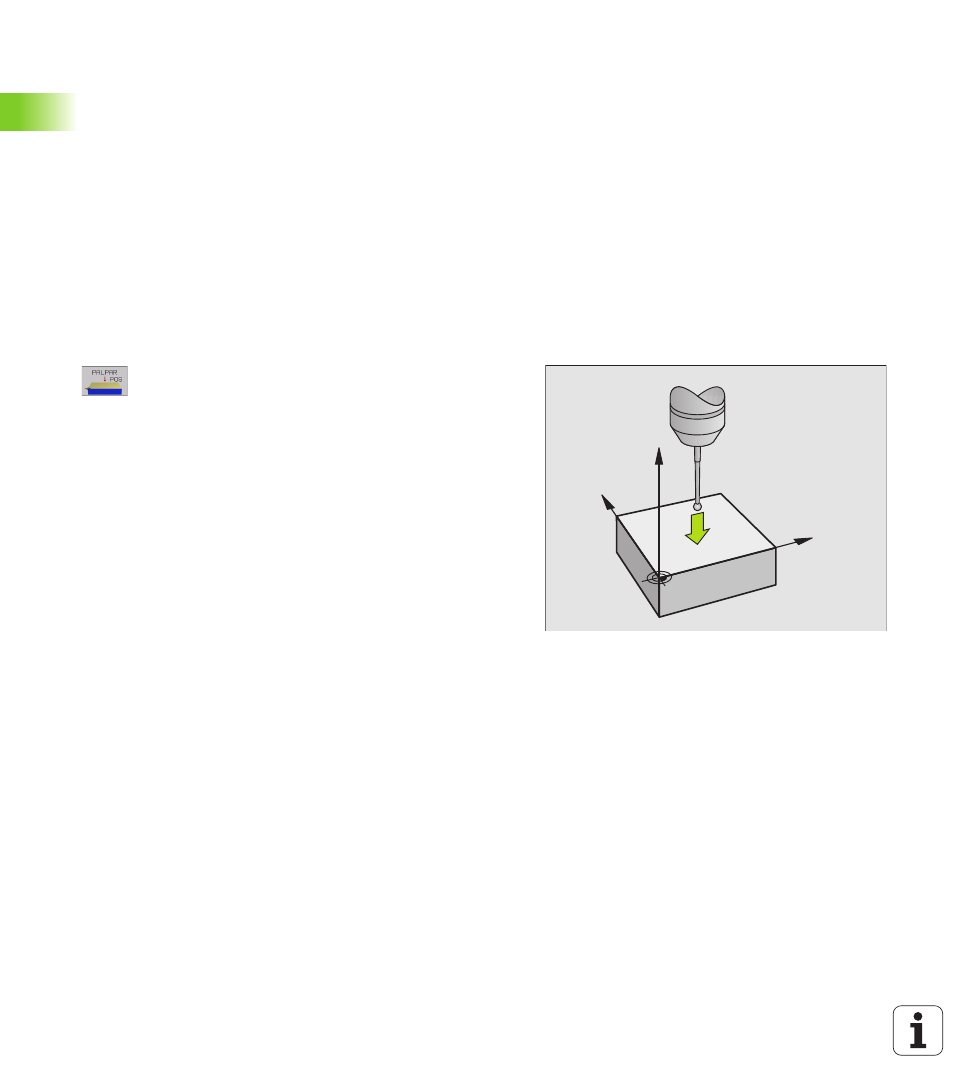

Fijar punto de referencia en un eje cualquiera
(ver fig, de la derecha)
U
U
U
U
Seleccionar función de palpación: pulsar softkey
PALPAR POS
U
U
U
U
Posicionar el palpador cerca del punto de palpación
U
U
U
U
Seleccionar simultáneamente la dirección de
palpación y el eje para los cuales se ha fijado el punto
de ref. p.ej. palpar Z en dirección Z–: seleccionar
mediante softkey
U
U
U
U
Palpación: Accionar el pulsador externo de arranque
START
U
U
U
U
Punto de referencia: introducir coordenada nominal,
aceptar con la tecla ENT o escribir el valor en la tabla
(véase „Escribir los valores de medida de los ciclos de
palpación en una tabla de punto cero” en página 12)
Y
X
Z
