HEIDENHAIN iTNC 530 91
3.3 Medir aut
omáticament
e las piezas

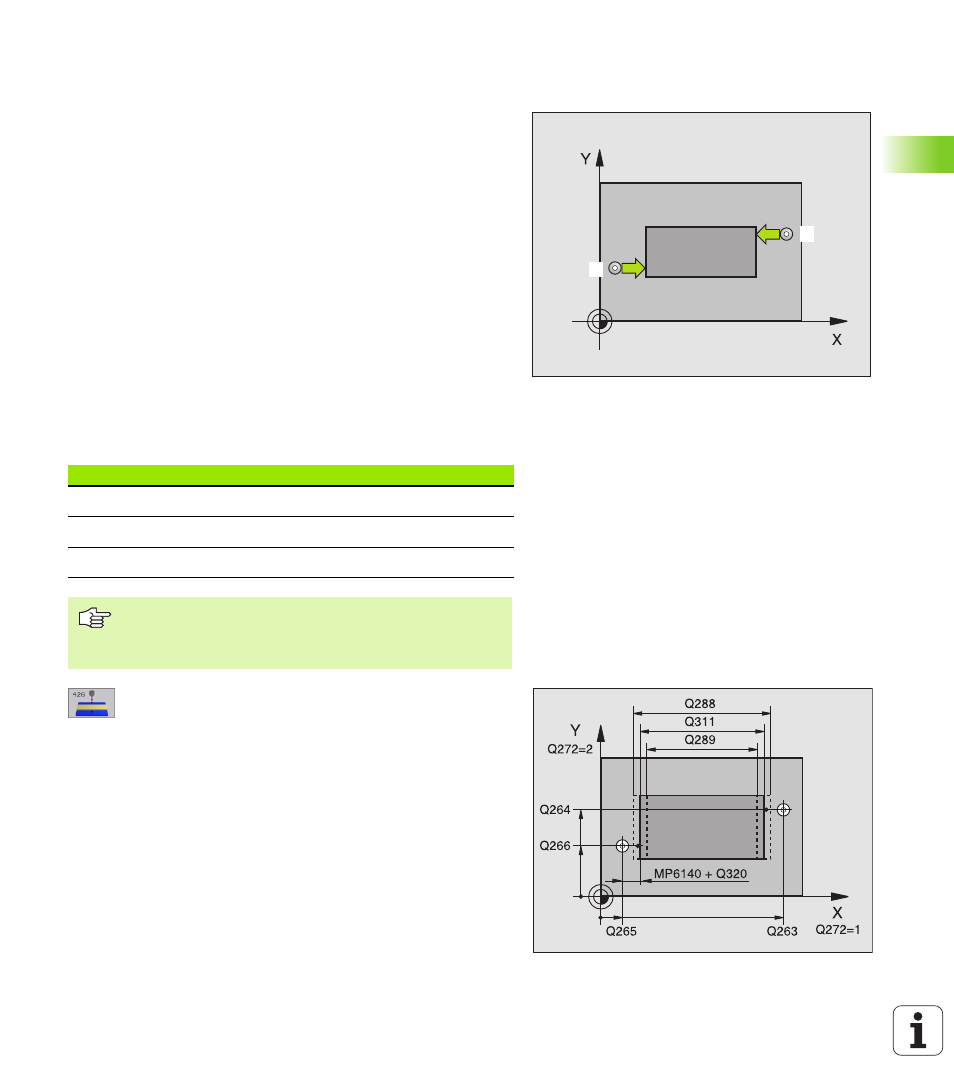

MEDIR EXTERIOR DE UNA ISLA (ciclo de
palpación 426, DIN/ISO: G426)
El ciclo de palpación 426 calcula la posición y la anchura de una isla. Si
se han definido los valores de tolerancia correspondientes en el ciclo,
el TNC realiza una comparación del valor nominal y el real y memoriza
la diferencia en los parámetros del sistema.
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) al punto de palpación
programado
1 . El TNC calcula los puntos de palpación según las
indicaciones en el ciclo y la distancia de seguridad indicada en
MP6140
2 A continuación el palpador se desplaza a la altura de medición
introducida y lleva a cabo el primer proceso de palpación con
avance de palpación (MP6120 o MP6360). La 1ª palpación es
siempre en la dirección negativa del eje programado
3 A continuación el palpador se desplaza a la altura de seguridad
hasta el siguiente punto de palpación y efectúa allí la segunda
palpación
4 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores reales y las desviaciones en los
siguientes parámetros Q:
U U U U 1 punto de medición 1er eje Q263 (valor absoluto):
coordenada del primer punto de palpación en el eje
principal del plano de mecanizado
U U U U 1 punto de medición 2º eje Q264 (valor absoluto):
coordenada del primer punto de palpación en el eje
transversal del plano de mecanizado
U U U U 2 punto de medición 1er eje Q265 (valor absoluto):
coordenada del segundo punto de palpación en el eje
principal del plano de mecanizado
U U U U 2 punto de medición 2º eje Q266 (valor absoluto):
coordenada del segundo punto de palpación en el eje
transversal del plano de mecanizado
2
1
Nº de parámetro Significado
Q156 Valor real de la longitud medida
Q157 Valor real posición eje central
Q166 Desviación de la longitud medida
Antes de la programación debe tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
