3 medir aut omáticament e las piezas – HEIDENHAIN iTNC 530 (340 420) Touch Probe Cycles Manual del usuario
Página 111
HEIDENHAIN iTNC 530
99
3.3 Medir aut
omáticament
e las piezas
U
U
U
U

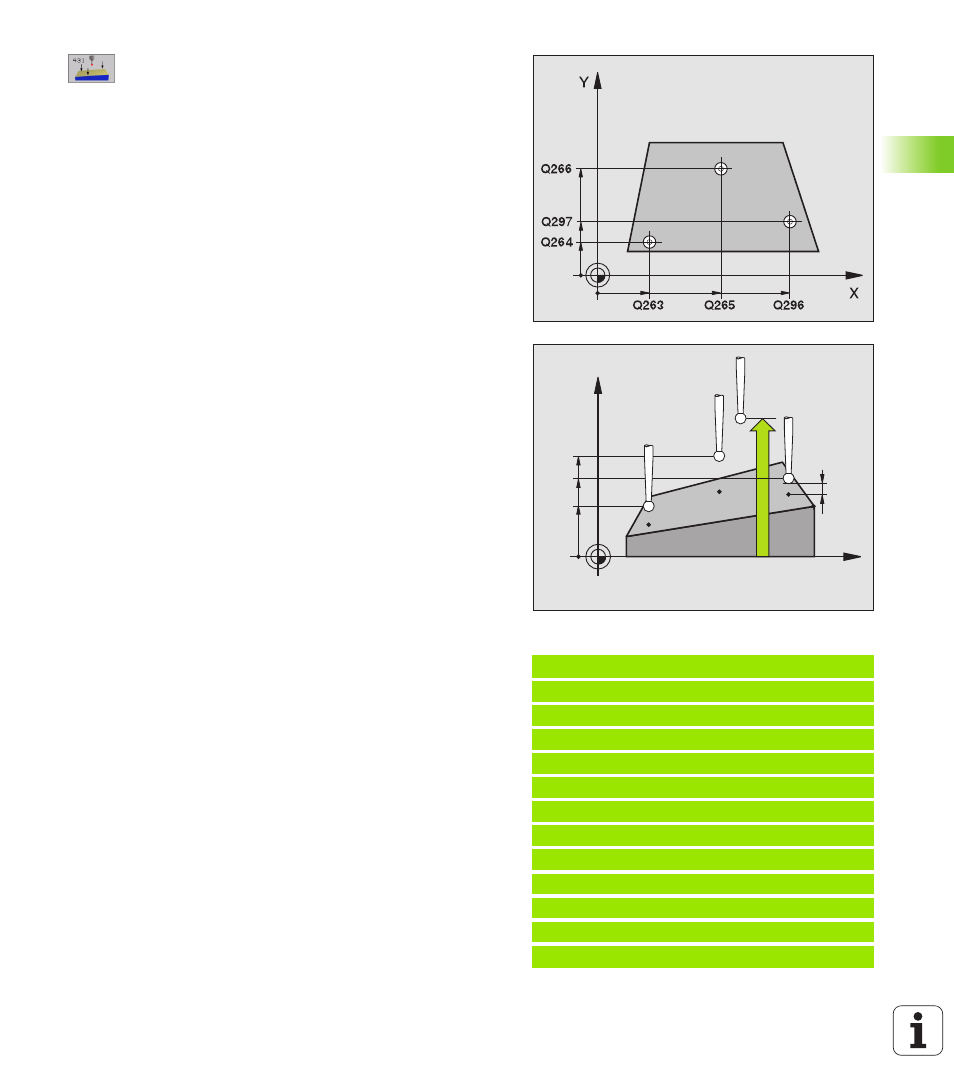

1er punto de medición del 1er eje
Q263 (valor
absoluto): coordenada del primer punto de palpación
en el eje principal del plano de mecanizado
U
U
U
U
1er punto de medición del 2º eje
Q264 (valor
absoluto): coordenada del primer punto de palpación
en el eje transversal del plano de mecanizado
U
U
U
U
1er punto de referencia 3er eje
Q294 (absoluto):
coordenada del primer punto de palpación en el eje de
palpación
U
U
U
U
2º punto de medición 1er eje
Q265 (valor absoluto):
coordenada del segundo punto de palpación en el eje
principal del plano de mecanizado
U
U
U
U
2º punto de medición 2º eje
Q266 (valor absoluto):
coordenada del segundo punto de palpación en el eje
transversal del plano de mecanizado
U
U
U
U
2º Punto de medición 3er eje
Q295 (valor absoluto):
coordenada del segundo punto de palpación en el eje
de palpación
U
U
U
U
3er Punto de medición 1er eje
Q296 (valor absoluto):
coordenada del tercer punto de palpación en el eje
principal del plano de mecanizado
U
U
U
U
3er punto de medición 2º eje
Q297 (valor absoluto):
coordenada del tercer punto de palpación en el eje
transversal del plano de mecanizado
U
U
U
U
3er punto de medición 3er eje
Q298 (valor absoluto):
coordenada del tercer punto de palpación en el eje de
palpación
U
U
U
U
Distancia de seguridad
Q320 (incremental):
distancia adicional entre el punto de medición y la bola
de palpación. Q320 se suma al valor del MP6140
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
U
U
U
U
Registro de medición
Q281: Determina si el TNC
debe crear un registro de medición:
0: no crear un registro de medición
1: crear registro de medición: El TNC crea el fichero
de medición TCHPR431.TXT de forma estándar en
el índice en el mismo directorio en el que también se
encuentra memorizado el programa de medición
Ejemplo: Frases NC
5 TCH PROBE 431 MEDIR PLANO
Q263=+20 ;1ER PUNTO 1ER EJE
Q264=+20 ;1ER PUNTO 2º EJE
Q294=-10 ;1ER PUNTO 3ER EJE
Q265=+50 ;2º PUNTO 1ER EJE
Q266=+80 ;2º PUNTO 2º EJE
Q295=+0 ;2º PUNTO 3ER EJE
Q296=+90 ;3ER PUNTO 1ER EJE
Q297=+35 ;3ER PUNTO 2º EJE
Q298=+12 ;3ER PUNTO 3ER EJE
Q320=0 ;DIST. SEGURIDAD
Q260=+5 ;ALTURA DE SEGURIDAD
Q281=1 ;PROTOCOLO MEDIDA
X
Z
Q295
Q298
Q294
Q260
MP6140
+
Q320
