3.1 Registr
a
r aut
o
máticament
e la posición inclinada de la pieza
GIR0 BÁSICO mediante dos taladros (ciclo de
palpación 401, DIN/ISO: G401)

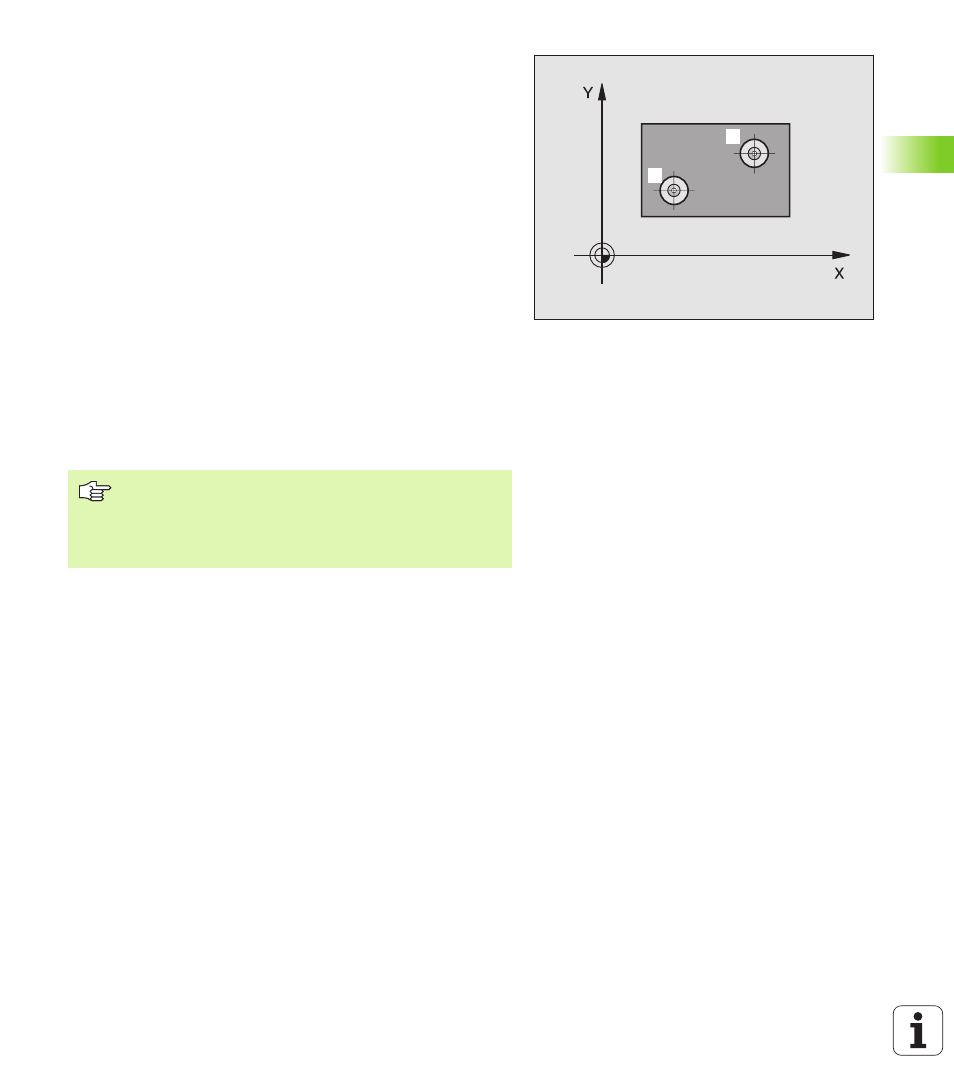

El ciclo de palpación 401 registra los puntos centrales de dos taladros.
A continuación el TNC calcula el ángulo entre el eje principal del plano
de mecanizado y la recta que une los puntos centrales de los taladros.
Mediante la función del giro básico, el TNC compensa el valor medido
(Véase también „Compensar la posición de inclinación de la pieza.” en
página 16).
1 El TNC posiciona el palpador en marcha rápida (valor de MP6150 ó
MP6361) y con la lógica de posicionamiento (véase „Ejecución de
los ciclos de palpación” en página 7) sobre el punto central
programado para el primer taladro
1
2 A continuación el palpador se desplaza a la altura de medida
introducida y registra mediante cuatro palpaciones el primer punto
central del taladro
3 Después el palpador retrocede a la altura de seguridad y posiciona
sobre el punto central programado del segundo taladro
2
4 El TNC desplaza el palpador a la altura de la medición programada
y registra mediante cuatro palpaciones el segundo punto central
del taladro
5 Para finalizar el TNC hace retroceder al palpador a la altura de
seguridad y realiza el giro básico calculado
Antes de la programación debe tenerse en cuenta
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
Al principio del ciclo el TNC anula el giro básico activado.
2
1
