HEIDENHAIN iTNC 530 51
3.2 Fijar aut
o
máticament
e punt
os de r
e
fe
re
ncia

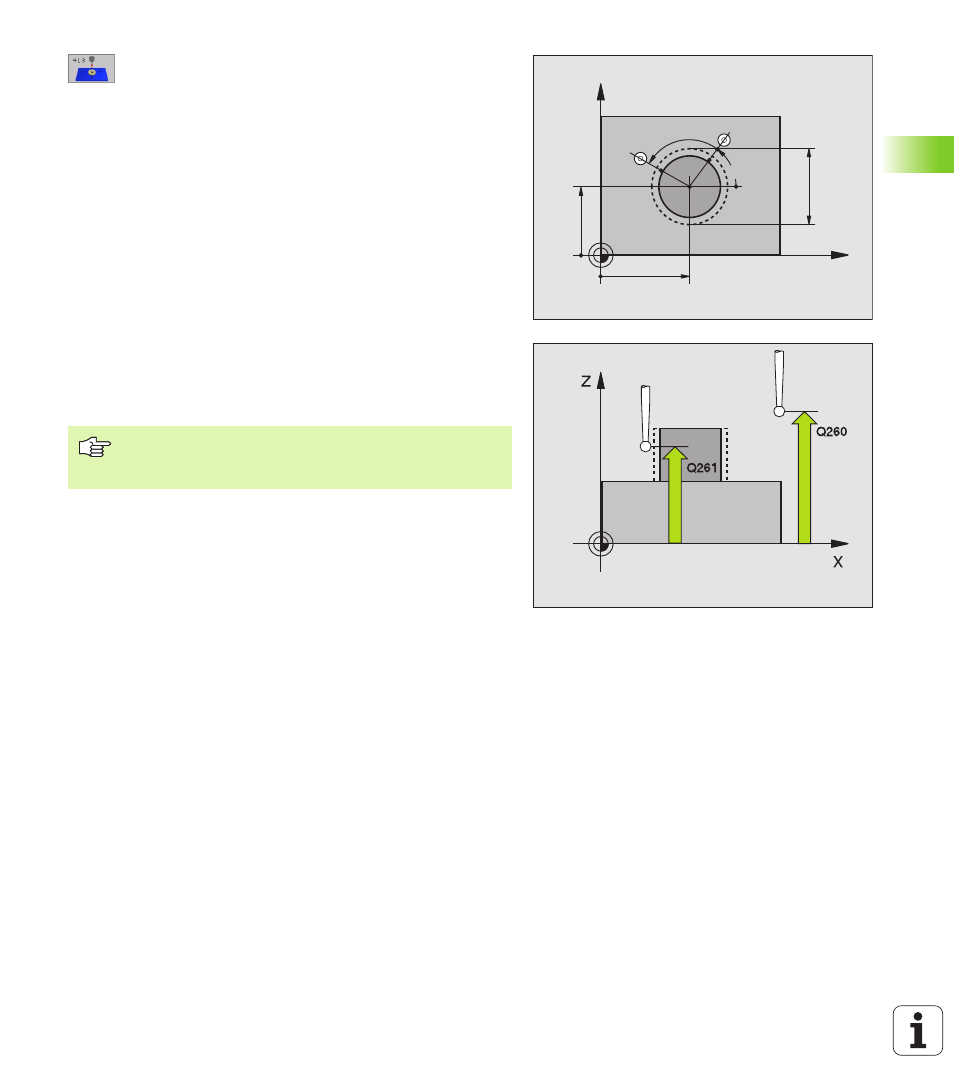

U U U U Centro 1er eje Q321 (valor absoluto): centro de la isla
en el eje principal del plano de mecanizado
U U U U Centro 2º eje Q322 (valor absoluto): centro de la isla
en el eje transveral del plano de mecanizado. Cuando
se programa Q322 = 0, el TNC orienta el centro del
taladro sobre el eje Y positivo, cuando Q322 es
distinto de 0, el TNC orienta el centro del taladro
sobre la posición nominal
U U U U Diámetro nominal Q262: diámetro aproximado de la
cajera isla. Introducir mejor un valor superior al
estimado
U U U U Angulo inicial Q325 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el primer
punto de palpación
U U U U Paso angular Q247 (incremental): ángulo entre dos
puntos de medida, el signo del paso angular
determina el sentido de giro (- = sentido horario), con
el que el palpador se desplaza al siguiente punto de
medida. Si se quieren medir arcos de círculo, deberá
programarse un paso angular menor a 90°
X
Y
Q322
Q321
Q262
Q325
Q247
Cuanto menor sea el paso angular programado, más
impreciso será el punto de referencia calculado por el TNC.
Valor de introducción mínimo: 5°.
