HEIDENHAIN iTNC 530 39
3.1 Registr
a
r aut
o
máticament
e la posición inclinada de la pieza

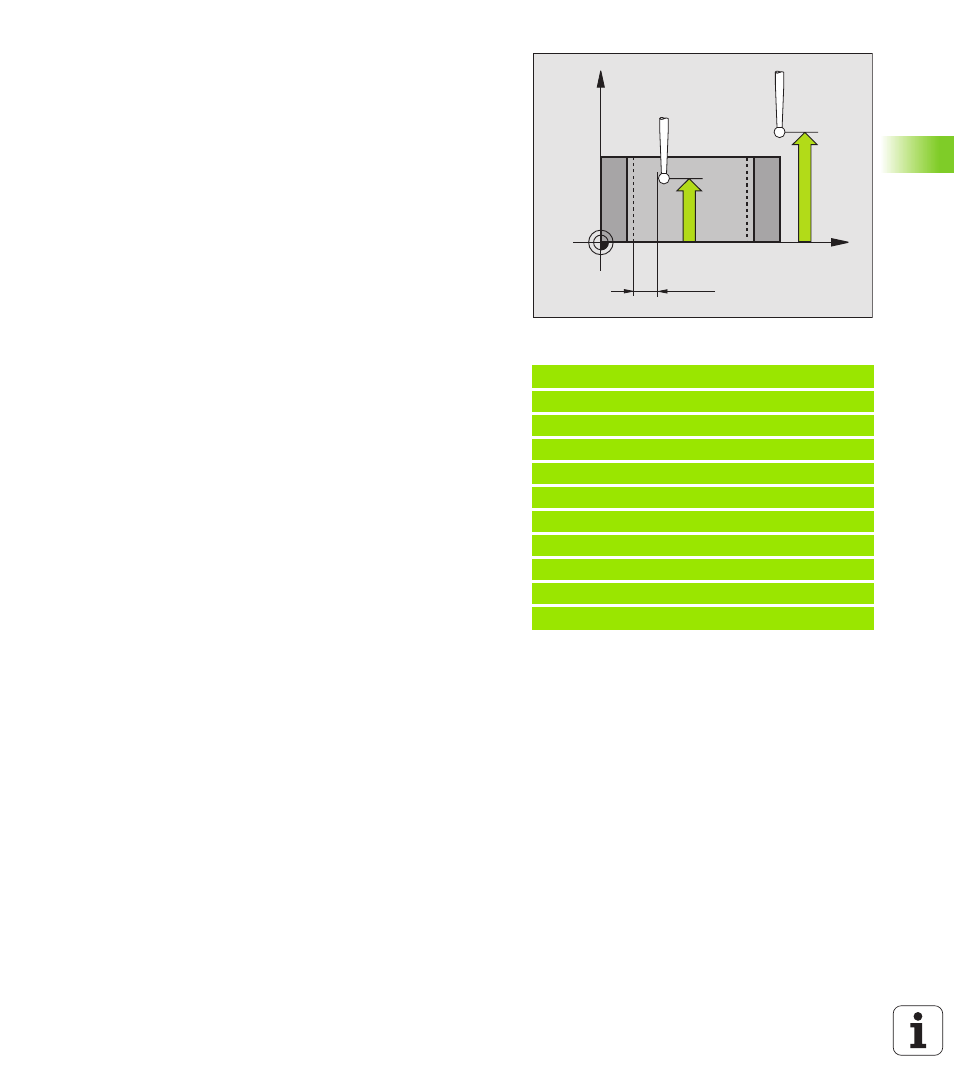

U U U U Altura de medida en el eje de palpación Q261
(absoluto): coordenada del centro de la bola (=punto
de contacto) en el que eje de palpación, en el que
tiene que tener lugar la medición
U U U U Distancia de seguridad Q320 (incremental):
distancia adicional entre el punto de medida y la bola
de palpación. Q320 se suma al valor del MP6140
U U U U Altura de seguridad Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
U U U U Desplazamiento a la altura de seguridad Q301:
determinar cómo debe ser el desplazamiento del
palpador entre los puntos de medición:
0: desplazamiento a altura de seguridad entre puntos
de medición
1: desplazar entre puntos de medida a una altura de
seguridad
U U U U Fijar a cero después del ajuste Q337: determinar
si el TNC fija la visualización del eje C a 0, o si escribe
la desviación angular en la columna C de la tabla de
puntos cero:
0: Fijar la visualización del eje C a 0
>0: Escribir la desviación angular medida con el signo
correcto en la tabla de puntos cero. Nº de línea = valor
de Q337. Si ya está registrado un desplazamiento C
en la tabla de puntos cero, el TNC suma el desvío
angular medido con el signo correcto
Ejemplo: Frases NC
5 TCH PROBE 405 ROT MEDIANTE EJE C
Q321=+50 ;CENTRO 1ER EJE
Q322=+50 ;CENTRO 2º EJE
Q262=10 ;DIAMETRO NOMINAL
Q325=+0 ;ANGULO INICIAL
Q247=90 ;INCREMENTO ANGULAR
Q261=-5 ;ALTURA DE LA MEDICION
Q320=0 ;DIST. SEGURIDAD
Q260=+20 ;ALTURA DE SEGURIDAD
Q301=0 ;DESPLAZ. A ALTURA SEGURIDAD
Q337=0 ;FIJAR A CERO
X
Z
Q261
Q260
MP6140
+
Q320
