HEIDENHAIN iTNC 530 (340 420) Touch Probe Cycles Manual del usuario
Página 72
60
3 Ciclos de palpación para control automático de la pieza
3.2 Fijar aut
o
máticament
e punt
os de r
e
fe
re
ncia
U
U
U
U

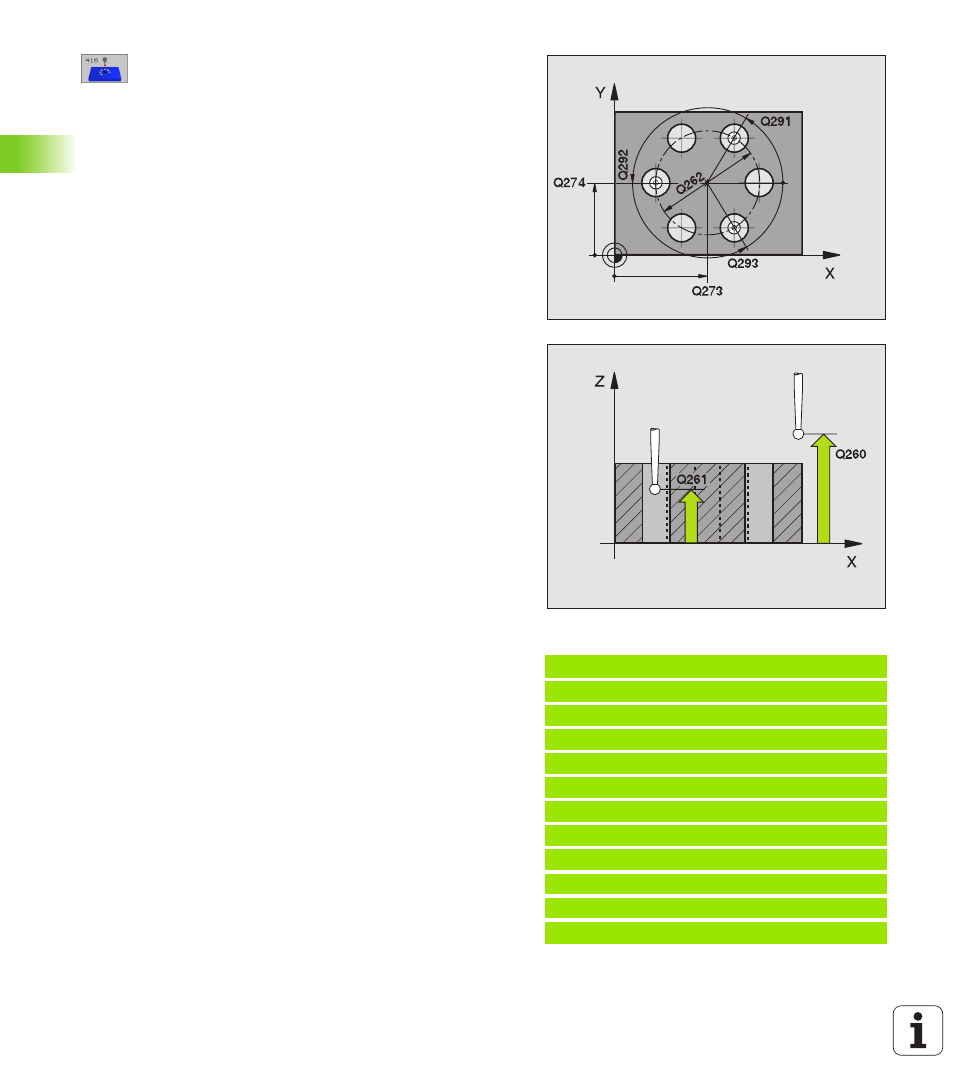

Centro 1er eje
Q273 (valor absoluto): centro del
círculo de taladros en el eje principal del plano de
mecanizado
U
U
U
U
Centro 2º eje
Q274 (valor absoluto): centro del
círculo de taladros en el eje transversal del plano de
mecanizado
U
U
U
U
Diámetro nominal
Q262: introducir el diámetro
aproximado del círculo de taladros. Cuanto menor sea
el diámetro del taladro, más precisa debe ser la
indicación del diámetro nominal
U
U
U
U
Angulo 1er taladro
Q291 (valor absoluto): ángulo en
coordenadas polares del primer centro del taladro en
el plano de mecanizado
U
U
U
U
Angulo 2º taladro
Q292 (valor absoluto): ángulo en
coordenadas polares del segundo centro del taladro
en el plano de mecanizado
U
U
U
U
Angulo 3er taladro
Q293 (valor absoluto): angulo en
coordenadas polares del tercer centro del taladro en
el plano de mecanizado
U
U
U
U
Altura de la medición en el eje de palpación
Q261
(absoluto): coordenada del centro de la bola (=punto
de contacto) en el eje de palpador, en el que tiene
lugar la medición
U
U
U
U
Altura de seguridad
Q260 (valor absoluto):
coordenada en el eje de palpación sobre la cual no se
produce ninguna colisión entre el palpador y la pieza
(medio de sujeción)
U
U
U
U
Número del punto cero en la tabla
Q305: indicar el
número en la tabla de puntos cero donde se deben
memorizar las coordenadas del centro del círculo de
taladros. Introduciendo Q305=0, el TNC ajusta la
visualización automática de tal forma que el nuevo
punto de referencia se encuentra en el centro del
círculo de taladros
U
U
U
U
Nuevo punto de ref. en el eje principal
Q331
(valor absoluto): coordenada en el eje principal sobre
la cual se fija el centro del círculo de taladros
calculado.
Ajuste inicial = 0
U
U
U
U
Nuevo punto de referencia eje transversal
Q332
(absoluto): coordenada en el eje transversal en la que
el TNC debe fijar el centro de círculo de taladros
proporcionado.
Ajuste inicial = 0
Ejemplo: Frases NC
5 TCH PROBE 416 PTO. REF. CENTRO CIRCULO TALADROS
Q273=+50 ;CENTRO 1ER EJE
Q274=+50 ;CENTRO 2º EJE
Q262=90 ;DIAMETRO NOMINAL
Q291=+35 ;ANGULO 1ER TALADRO
Q292=+70 ;ANGULO 2º TALADRO
Q293=+210 ;ANGULO 3ER TALADRO
Q261=-5 ;ALTURA DE LA MEDICION
Q260=+20 ;ALTURA DE SEGURIDAD
Q305=12 ;Nº EN LA TABLA
Q331=+0 ;PTO. DE REF.
Q332=+0 ;PTO. DE REF.
