2.4 Fijar punt
o de r
e
fe
re
ncia con los palpador
es 3D

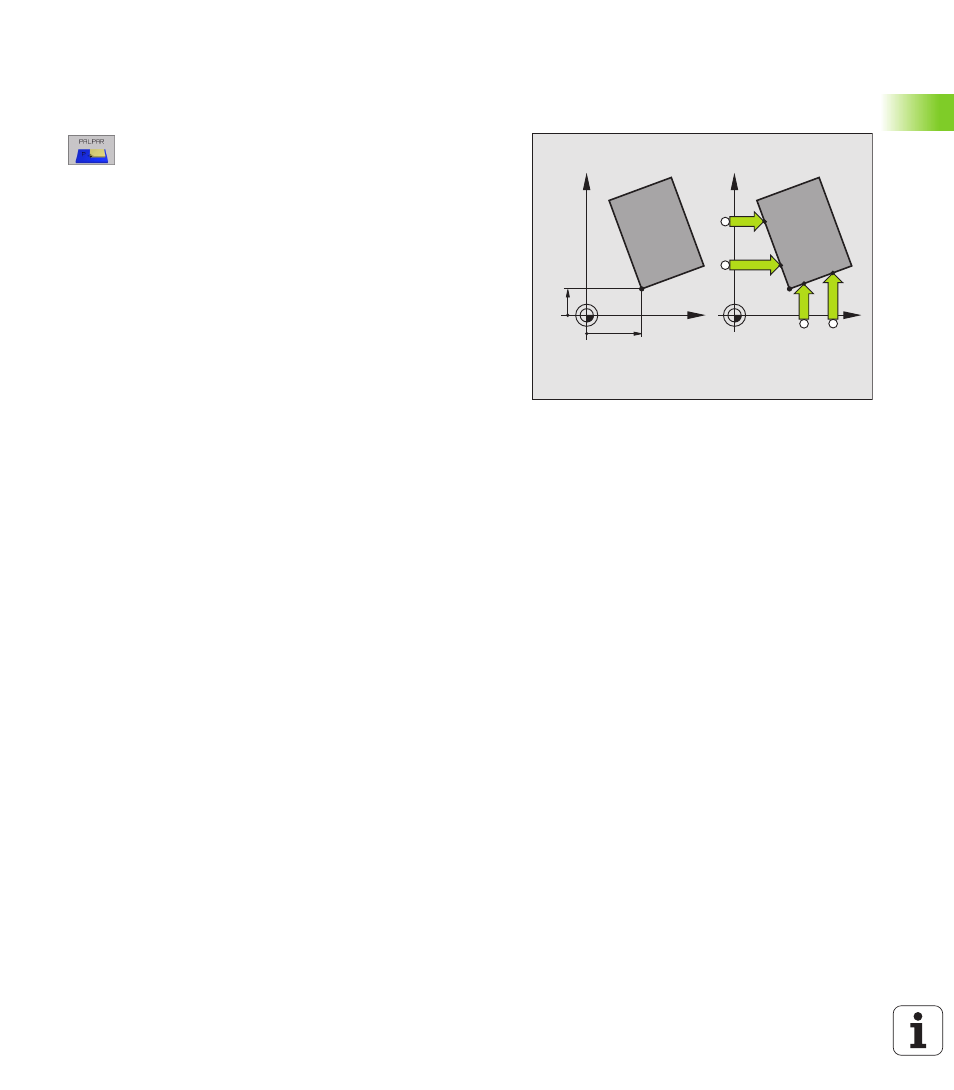

Aceptar una esquina como punto de referencia–
Aceptar los puntos palpados para el giro básico
(ver fig. dcha)
U U U U Seleccionar la función de palpación: pulsar la softkey
PALPAR P
U U U U ¿Puntos de palpación del giro básico ?: pulsar la tecla
ENT, para aceptar las coordenadas de los puntos de
palpación
U U U U Posicionar el palpador cerca del primer punto de
palpación sobre la arista de la pieza que no ha sido
palpada en el giro básico
U U U U Seleccionar la dirección de palpación: Mediante
softkey
U U U U Palpación: Accionar el pulsador externo de arranque
START
U U U U Posicionar el palpador cerca del 2º punto de palpación
sobre la misma arista
U U U U Palpación: Accionar el pulsador externo de arranque
START
U U U U Punto de referencia: Introducir las dos coordenadas
del punto de referencia en la ventana de menú,
aceptar con la teclaENT, o escribir valores en la tabla
(véase „Escribir los valores de medida de los ciclos de
palpación en una tabla de punto cero” en página 12)
U U U U Función de palpación: pulsar la tecla END
Esquina como punto de referencia – no aceptar
los puntos palpados para el giro básico
U U U U Seleccionar la función de palpación: pulsar la softkey PALPAR P
U U U U El punto de palpación a partir del giro básico ? : se anula con
la tecla NO ENT (la pregunta de diálogo sólo aparece, cuando se ha
llevado a cabo anteriormente un giro básico)
U U U U Palpar las dos aristas cada una dos veces
U U U U Introducir las coordenadas del punto de referencia, aceptar con la
tecla ENT, o escribir los valores en la tabla de herramientas (véase
„Escribir los valores de medida de los ciclos de palpación en una
tabla de punto cero” en página 12)
U U U U Función de palpación: pulsar la tecla END
P
X=?
Y=?
X
Y
P
X
Y
