98
Mecanizado de
superficie frontal
Definición de figura poligonal en superficie frontal G307
G307 define un polígono en la superficie frontal. Esta figura se programa
en combinación con G793 o G797.
Parámetros
XK, YK:
punto medio
Q:
cantidad de vértices (3
Q 127)
A:

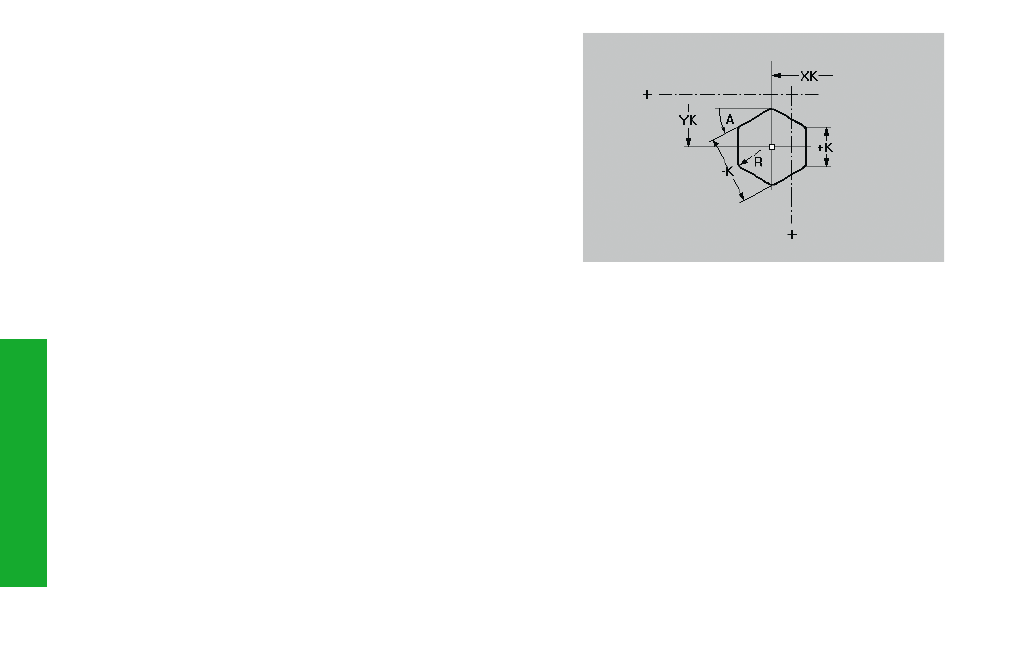

ángulo – referencia: ver figura
K:
entrecaras (SW) longitud
• K<0: entrecaras
• K>0: longitud de vértices
R:
biselado/redondeo
• R<0:longitud de biselado (chaflán)
• R>0: radio de redondeo
