HEIDENHAIN MANUALplus 4110 Pilot Manual del usuario
Página 112
112
Her
ra
mientas de tr
onzado
Herramientas de tronzado
Parámetros de herramienta
X, Z:
medida de ajuste
R:
radio de tronzado
WO:

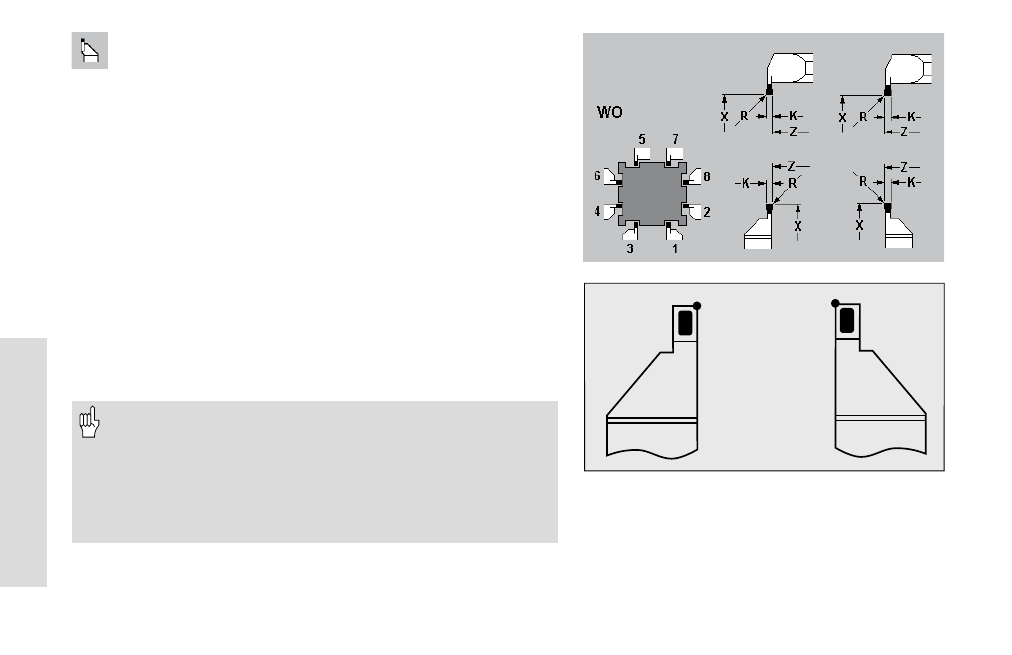

orientación de la herramienta (código ver fig.)
K:
Amplitud de tronzado
DX, DZ: corrección debida al desgaste
DS:
corrección especial
Q:
(referencia al) texto de la herramienta
MD:
dirección de torneado (3=M3; 4=M4) por defecto: no introducida
TS:
velocidad de corte – por defecto: no dada
TF:
avance – por defecto: no dado
PT:
tiempo de espera – por defecto: no dado
RT:
tiempo de espera restante (campo de indicación)
PZ:
número de piezas – por defecto: no dado
RZ:
número de piezas restante (campo de indicación)
• La posición del punto de referencia se fija en las herramientas
de tronzado con "WO".
• "DX, DZ" compensa el desgaste de los lados de tronzado que
limitan con el "punto de referencia". "DS" compensa el tronzado
del tercer lado de tronzado (ver fig. inferior dcha).
• "K" se valora cuando en el ciclo de tronzado no viene dado el
parámetro correspondiente.
WO = 3
WO = 1
DS
DS
DZ
DZ
DX
DX
